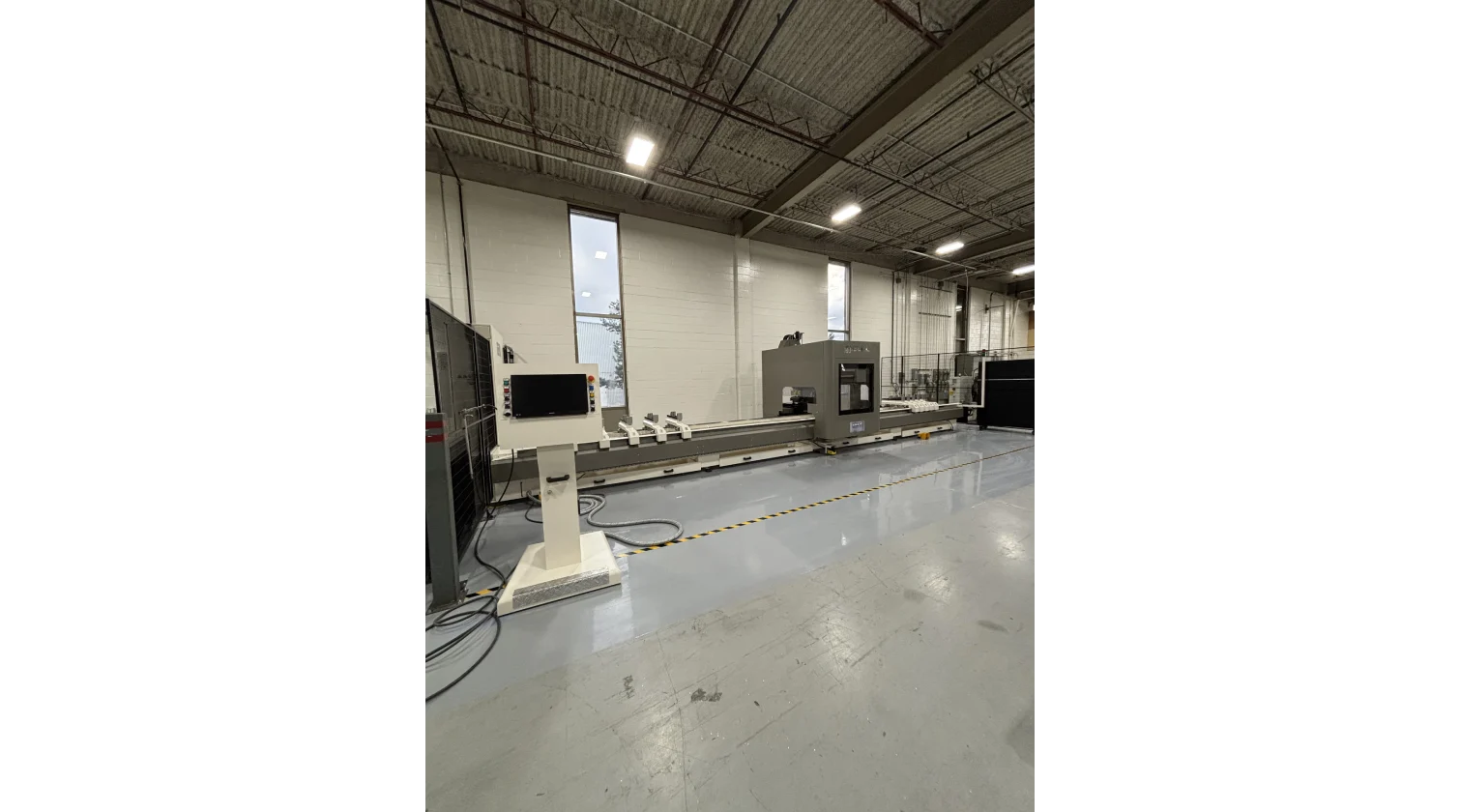

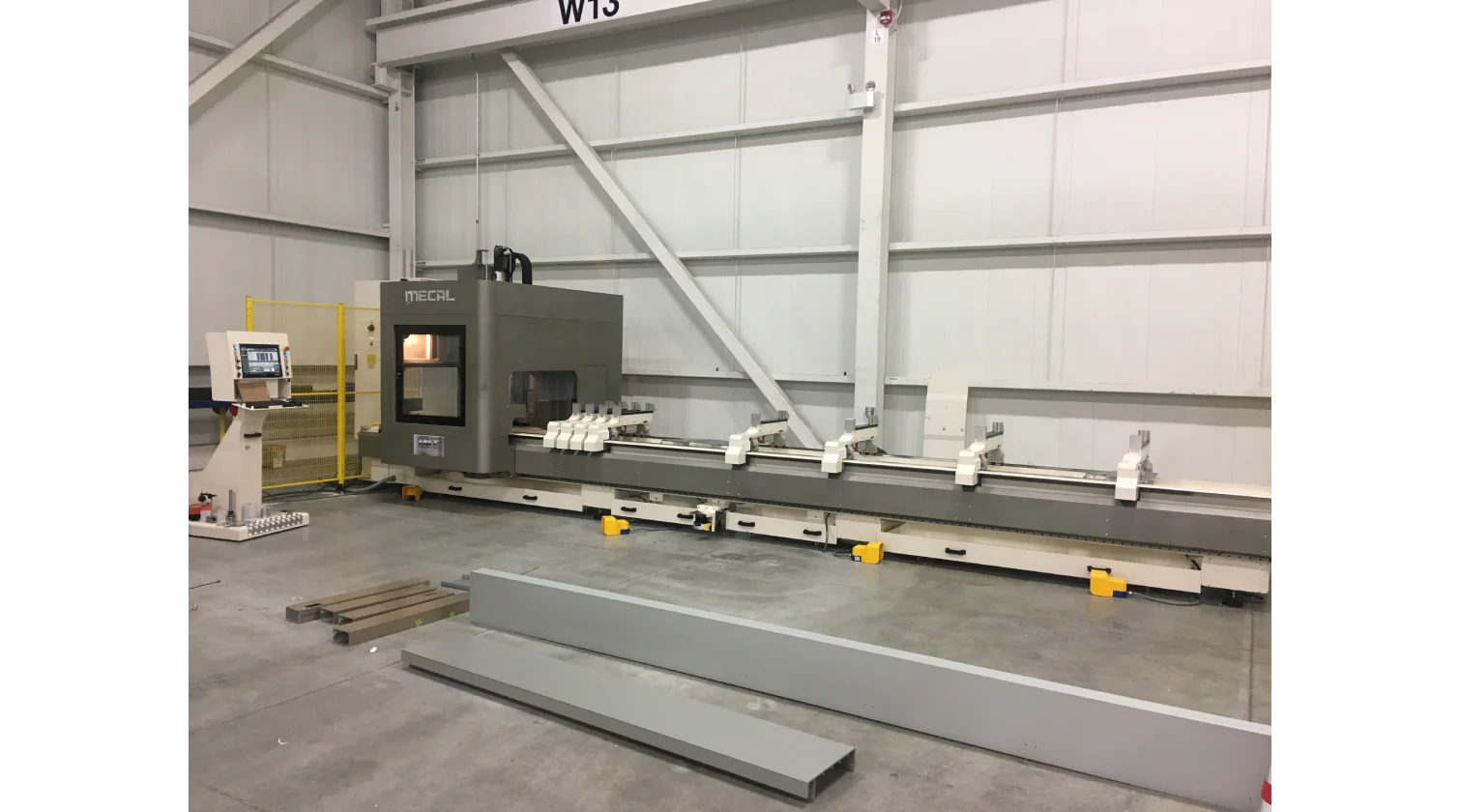

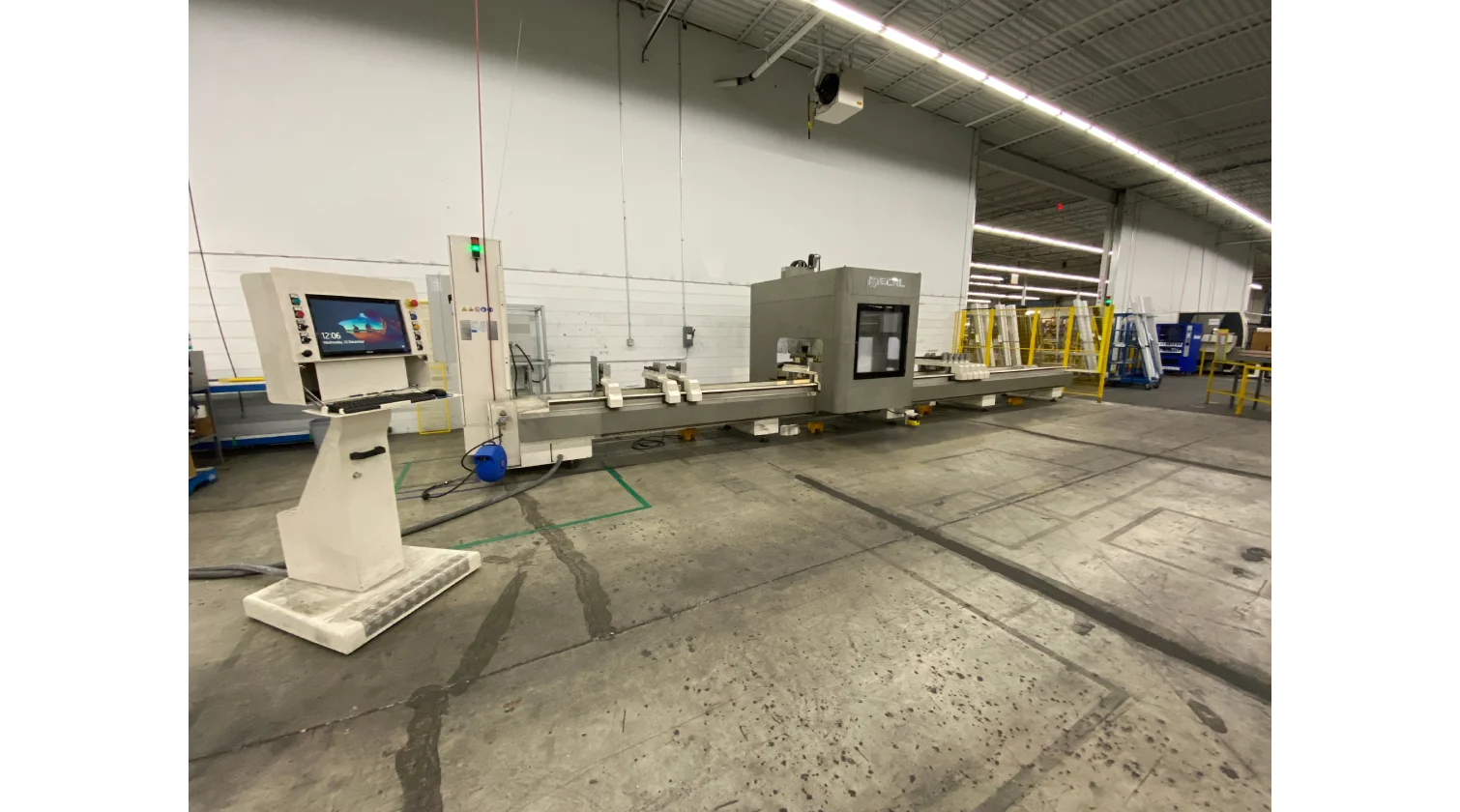

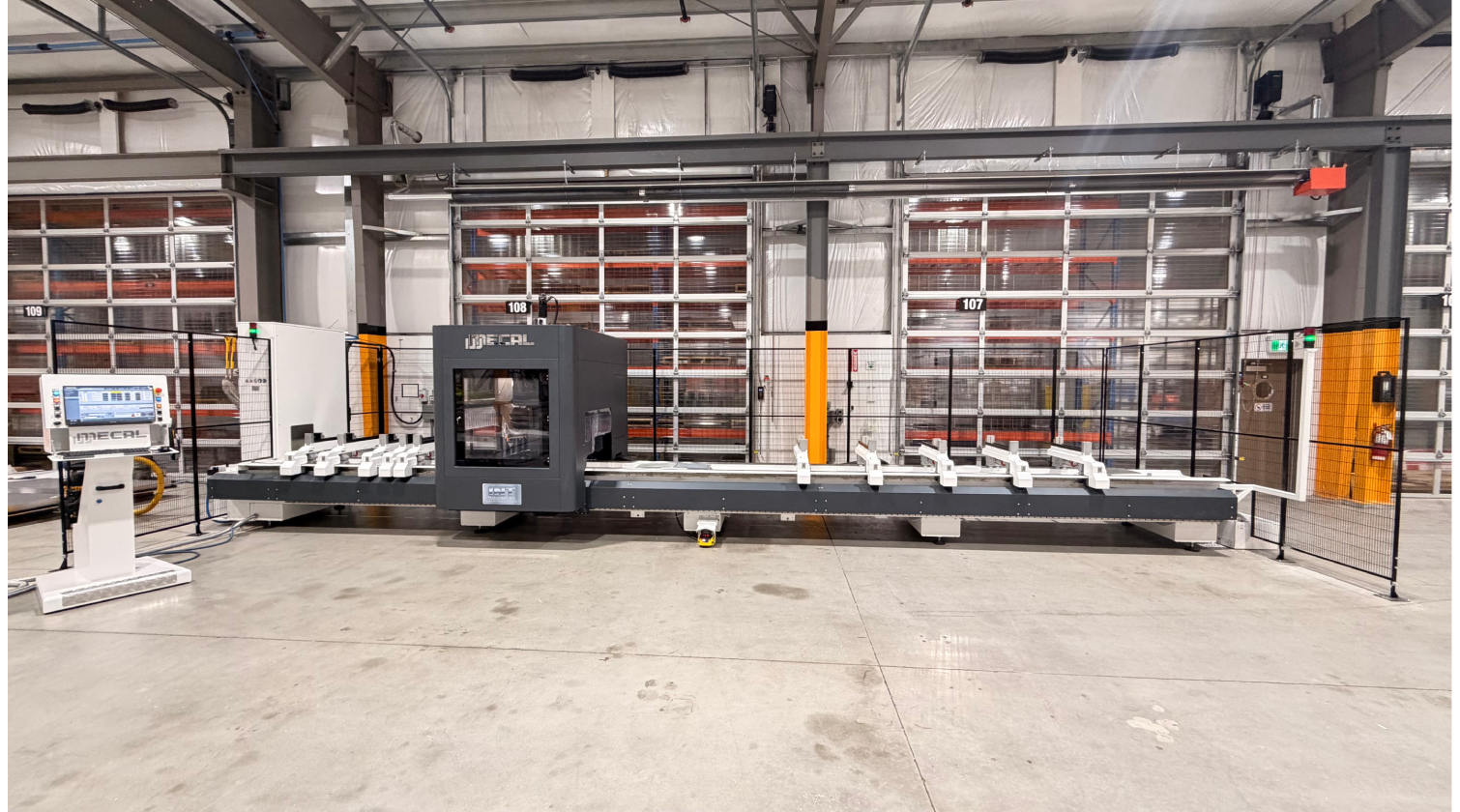

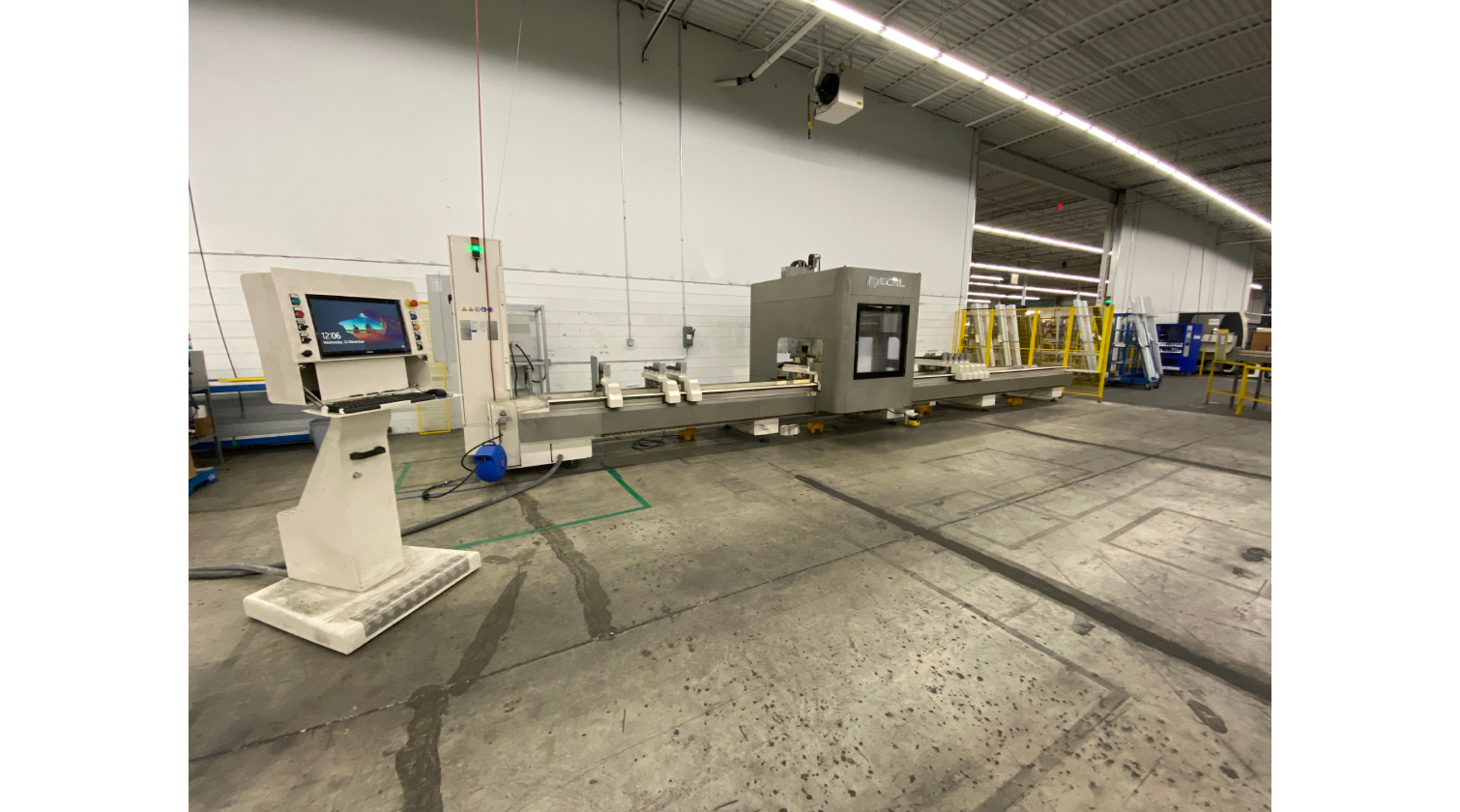

MECAL ARIEL-5

Général

Cette configuration performante à 5 axes permet de réaliser une gamme complète d’opérations d’usinage complexes, incluant toutes les variantes de coupes à la lame de scie (droites, en onglet et à angles composés), des entailles complexes ainsi que l’usinage des extrémités de profils avec des outils standards. Les étaux MMI auto-motorisés sont fournis de série. Pour une automatisation avancée, l’Ariel-5 peut être équipé en option d’étaux MDT, utilisant des servomoteurs de précision pour permettre des fonctions telles que le « cut-and-separate » et des opérations de type alimentation par barres.

Broche et changeur d’outils
L’Ariel-5 est équipé en standard d’une électrobroche puissante de 10 kW (13,5 HP) refroidie par liquide, avec système de serrage HSK 63 F. Il dispose d’un magasin rotatif de 12 positions ainsi que d’un porte-lame monté directement sur le portique mobile pour réduire les temps de changement d’outils.

Serrage
Pour optimiser la rapidité et l’efficacité des réglages, l’Ariel-5 est livré de série avec le système MMI, dans lequel chaque étau est motorisé indépendamment afin de se positionner simultanément. Pour une automatisation avancée, la machine peut être équipée d’étaux MDT permettant les modes de traitement de barres suivants :

1.Mode Coupe et Séparation

La barre complète est chargée manuellement, découpée en sections multiples et entièrement usinée en un cycle (y compris usinage des extrémités et encoches).Les pièces finies restent serrées et sont déchargées manuellement à la fin.Idéal pour produire plusieurs pièces imbriquées par cycle.

2. Bar Feeding Mode (MAB)

La barre est chargée manuellement ; les brides de serrage agissent comme alimentateurs, avançant la barre au fur et à mesure de l’usinage.Les opérations de coupe et d’usinage se font à une position fixe.Les petites pièces finies sont automatiquement transférées sur un convoyeur.Adapté à la production continue de petites pièces.

Programmation
La programmation est gérée via un PC sous Windows 10 utilisant le logiciel graphique intuitif CAD/CAM 3D de Mecal. Pour une intégration fluide avec des fichiers de conception tiers, un convertisseur de fichiers CADLink optionnel est également disponible.

Caractéristiques

• Contrôle servo 5 axes avec encodeurs absolus – Pas de référencement d’axes nécessaire
• Choix des systèmes de positionnement automatique des brides de serrage :

MMI auto-motorisés

Brides de serrage MDT servo avec encodeur absolu

• Fonction pendulaire pour 1 ou 2 pièces par zone, activée par des butées intermédiaires optionnelles
• Repositionnement automatique des étaux MAM pendant le cycle.
• Modes de traitement des barres*
• Magasin rotatif d’outils gantry de 12 positions
• Porte-lame supplémentaire
• Positionnement précis des brides de serrage sur guidages linéaires pour un maintien exact et sécurisé des pièces
• Lubrification minimale (MQL) pour un refroidissement propre et efficace des outils
• Lubrification centrale automatique pour tous les guidages et vis à billes, réduisant l’entretien
• Préconfiguré pour bacs à copeaux ou convoyeurs

Données techniques

• Longueurs de travail standard :
  • 7 200 mm (23,62 ft)
  • 9 200 mm (30,18 ft)
  • 11 200 mm (36,75 ft)
• Puissance de broche : 10 kW
• Vitesse de broche : 24 000 tr/min
• Système de serrage d’outil : HSK 63F
• Capacité du magasin d’outils : 12+1 outils
• Largeur de serrage : 630 mm (25”)
• Interface de contrôle : PC sous Windows 10 avec écran tactile 18,5”

Équipement standard

• Magasin d’outils : capacité 12 outils
• 1 x porte-lame de scie
• 1 x lame de scie 450 mm (18”)
• 8 x brides de serrage pneumatiques
• 2 x butées de référence
• Kit de protection avec barrière de sécurité et capteurs
• PC sous Windows 10
• Logiciel graphique CAD/CAM 3D avec licence Office

Équipements optionnels

• Brides de serrage MMI supplémentaires (auto-motorisés)
• Brides de serrage MDT supplémentaires (servo de précision)
• Magasin d’outils additionnel, 3 emplacements
• Butées de référence intermédiaires
• Palpeur de longueur d’outil
• Palpeur de pièce
• Bacs à copeaux
• Convoyeur à copeaux
• Convoyeur à copeaux incliné
• Lecteur de code-barres
• Télécommande filaire portable
• Extracteur de brouillard d’huile
• Kit d’insonorisation
• Intégration avec logiciels tiers
• Convertisseur de fichiers CADLink 3D
• Trousse d’outils sur mesure
