Machine de moletage haute précision conçue pour la préparation des profilés en aluminium dans les lignes d’assemblage à rupture de pont thermique.
Général
La AS 140 Z est une moletteuse spécialisée conçue pour créer des rainures dentelées dans les extrusions d’aluminium afin d’assurer une résistance élevée au cisaillement une fois la barrette en polyamide insérée.
Le système utilise deux moteurs triphasés de 0,55 kW ainsi qu’un système d’avance des barres contrôlé par variateur de fréquence, garantissant une vitesse de traitement constante.
Le bloc de coupe est équipé d’un système de sécurité intégré visant à prévenir les surcharges mécaniques.
La machine peut accueillir des profilés jusqu’à 400 x 250 mm, avec une capacité de traitement jusqu’à 281 mm de largeur lorsque les fraises sont inclinées à 10 degrés.
Le réglage s’effectue via un contrôle transversal unique et des réglages verticaux indépendants, tous dotés d’indicateurs de position décimaux pour une précision répétable.
Caractéristiques
- Configuration à double moteur triphasé de 0,55 kW
- Vitesse d’avance des barres réglable par variateur, de 76,5 à 218,5 m/min

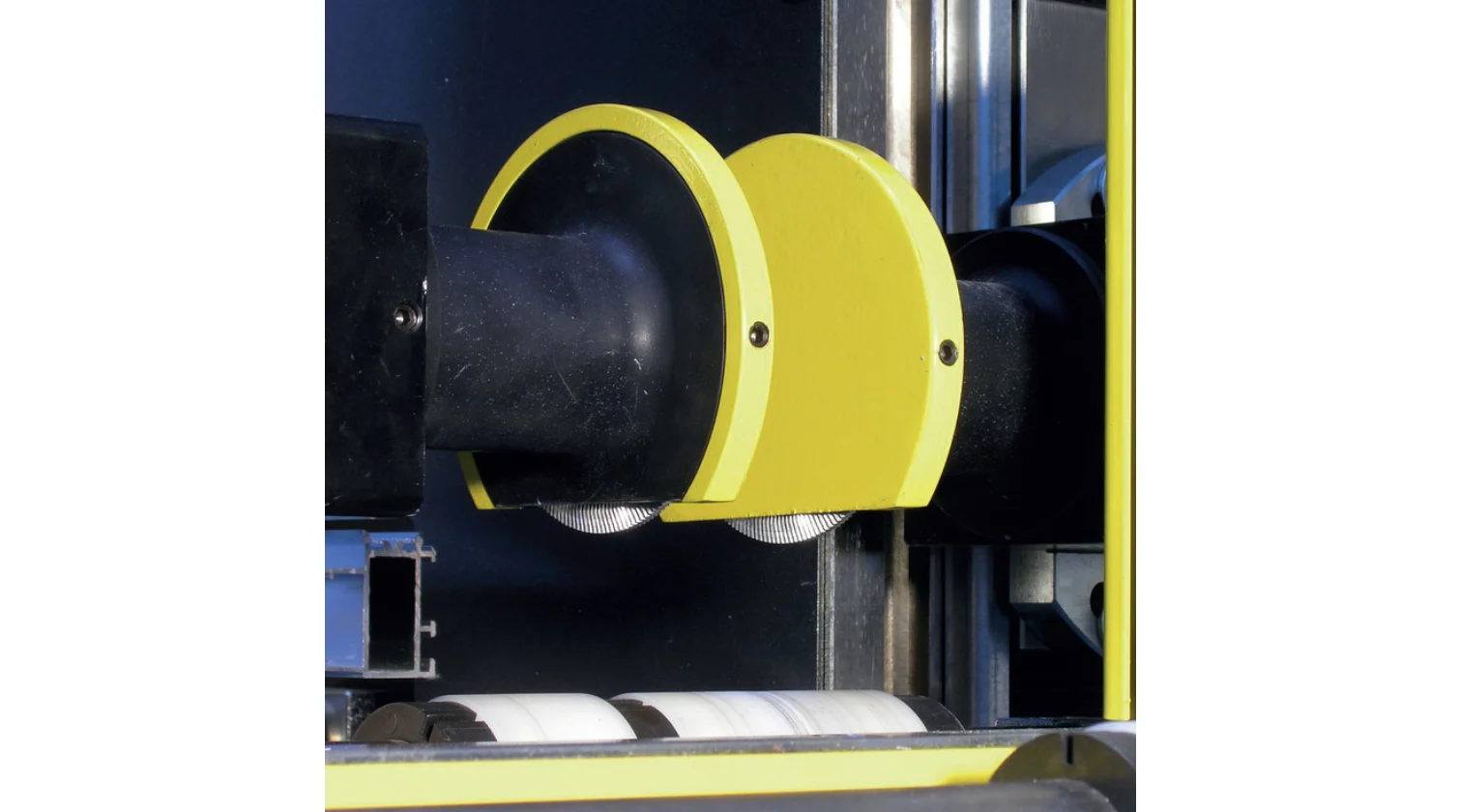

- Fraises en acier résistant à l’usure avec arêtes de coupe ajustables selon les caractéristiques du profilé
- Têtes de coupe inclinables de ±10° par rapport à la verticale

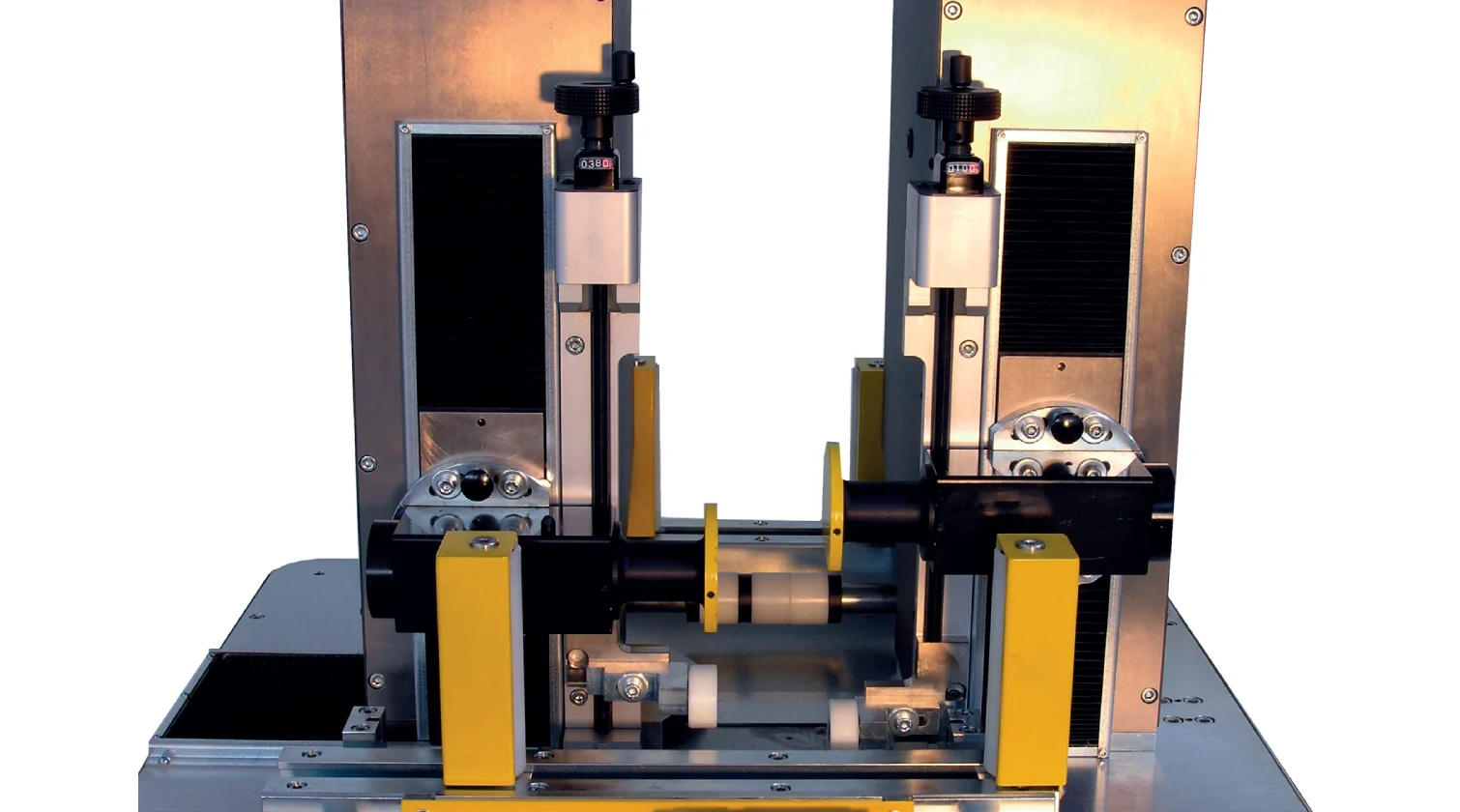

- Système de guidage modulaire avec rouleaux coulissants anti-abrasion à changement rapide
- Rouleaux convoyeurs libres intégrés pour une entrée et une sortie fluides du matériau
- Indicateurs de position décimaux pour des réglages précis en transversal et en vertical
- Système de protection contre les surcharges pour prolonger la durée de vie des composants mécaniques
Données techniques
- Puissance : 2 x 0,55 kW (0,74 hp)
- Tension : 400 V – 50 Hz
- Pression de service : 7 bar (100 psi)
- Vitesse d’avance des barres : 76,5 – 218,5 m/min (250 – 720 ft/min)
- Diamètre des fraises de moletage : 80 mm (3,1")
- Course des fraises (transversale) : 7 – 256 mm (0,3" – 10,1")
- Course des fraises (verticale) : 0 – 250 mm (0" – 9,8")
- Largeur maximale du profilé : 400 mm (15,7") / 281 mm (11,1") à 10°
- Hauteur maximale du profilé : 250 mm (9,8")
- Inclinaison des fraises : ± 10°
- Dimensions de la machine : 1070 x 1100 x 1800 mm (3,5 x 3,6 x 5,9 ft)
- Poids de la machine : 480 kg (1060 lb)
Équipement standard
- Ensemble standard de rouleaux en polymère pour le support des profilés
- Paire de disques de moletage de 80 mm de diamètre
- Plans de positionnement des profilés pour kits spécialisés
- Manuel d’installation, d’utilisation et d’entretien
- Jeu de clés de service
Équipements optionnels
- Kit spécialisé de rouleaux en polymère pour le support des profilés
- Paire de fraises de moletage spécialisées
- Renfort latéral de profilé
- Ensemble de rouleaux réglables pour AS 140 Z
- Jeu de moletage inférieur
- Kit de moletage à 90°
- Kit d’entretoises pour profilés de grande largeur latérale
