OEMME AS 221 GA

Général

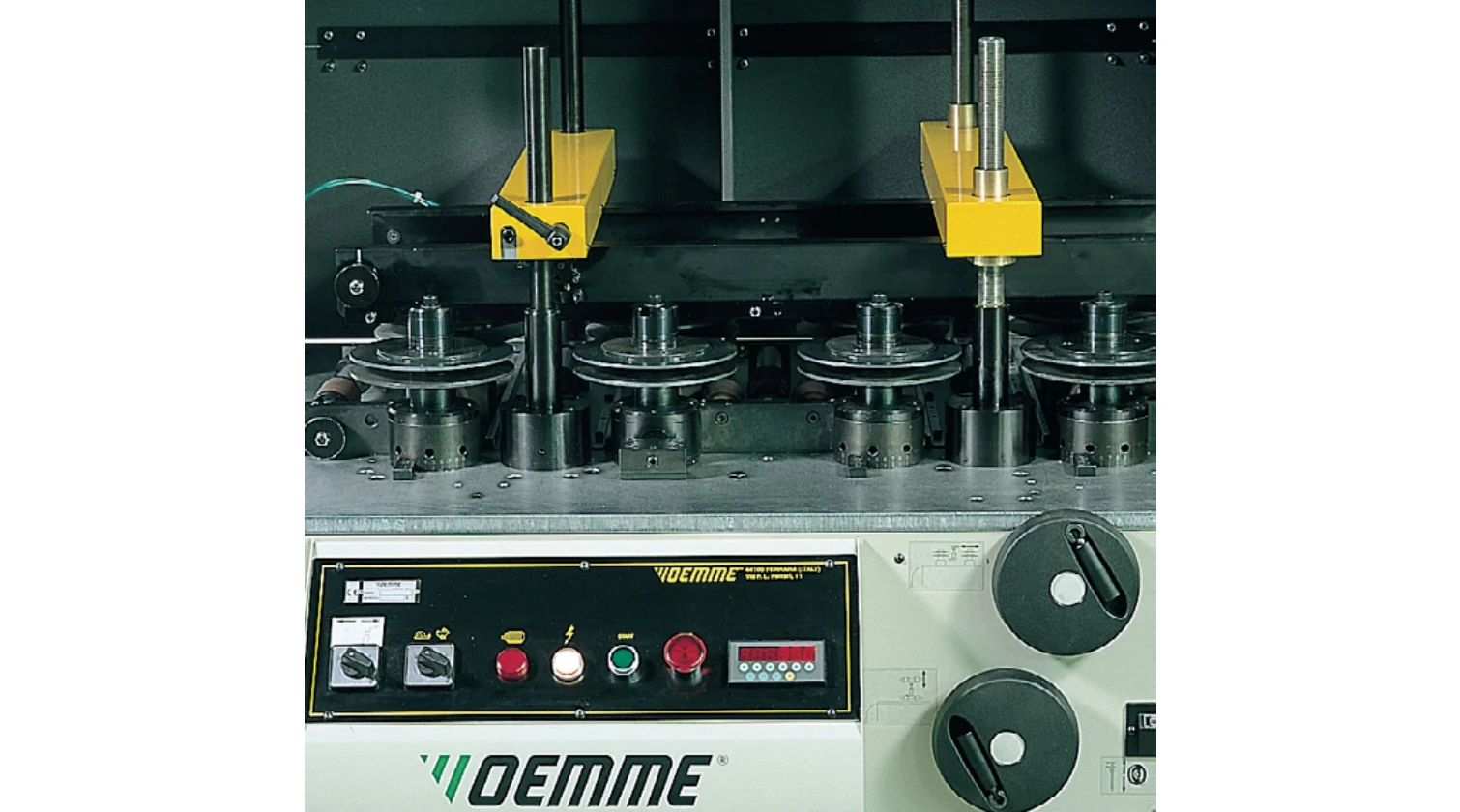

La AS 221 GA est une machine spécialisée de roulage pour rupture de pont thermique, conçue pour assembler des profilés en aluminium avec des barrettes en polyamide via un processus de roulage contrôlé.

Alimentée par un moteur triphasé à deux vitesses, cette machine d’assemblage pour rupture de pont thermique intègre un mécanisme d’entraînement robuste composé de huit arbres motorisés porte-disques, capables de s’adapter automatiquement aux légères déformations des profilés.

Elle est équipée d’un système de correction excentrique permettant de compenser les déformations latérales ainsi que le gauchissement vertical durant la phase de collage.

Le réglage précis de la machine est assuré par des indicateurs de position décimaux et des mouvements simultanés en horizontal et en vertical, garantissant une résistance au cisaillement constante pour les applications architecturales à haute performance.

Caractéristiques

• Configuration moteur à deux vitesses offrant une puissance de 0,7 kW à 1,1 kW (0,9 à 1,5 hp) pour des exigences de production variables
• Système d’entraînement à huit arbres motorisés avec ajustement automatique de charge pour assurer la constance des profilés
• Système excentrique intégré pour la correction des déformations et distorsions latérales des profilés de ±2 mm (±0,08")
• Indicateurs de position décimaux pour un réglage de haute précision des disques d’assemblage et des rouleaux de guidage
• Système de guidage avancé avec rouleaux coulissants modulaires anti-abrasion, adapté aux géométries de profilés non planes
• Amortisseurs pneumatiques sur les rouleaux de guidage verticaux pour détecter et compenser les variations minimes des profilés
• Carter de sécurité frontal assisté et porte d’accès arrière avec verrous de sécurité intégrés
• Commande de déplacement des barres en avant et en arrière avec inversion à vitesse réduite pour la sécurité de l’opérateur

Données techniques

• Puissance : 0,7 – 1,1 kW (0,9 – 1,5 hp)
• Tension : 400 V – 50 Hz
• Pression de service : 7 bar (100 psi)
• Vitesse d’avance des barres : 11,1 – 22 m/min (36,4 – 72,2 ft/min)
• Diamètre des disques d’assemblage : 175 mm (6,9")
• Capacité de travail (largeur) : 3 – 246 mm (0,1" – 9,7")
• Capacité de travail (hauteur) : 34 – 250 mm (1,3" – 9,8")
• Correction de gauchissement des profilés : ±2 mm (±0,08")
• Dimensions de la machine : 1410 x 1180 x 1580 mm (4,6 x 3,9 x 5,2 ft)
• Poids de la machine : 1050 kg (2315 lb)

Équipement standard

• Ensemble standard de rouleaux inférieurs en polymère pour le support des profilés
• Ensemble standard de rouleaux supérieurs en polymère pour le calibrage des profilés
• Fiches de positionnement personnalisées pour configurations de profilés individuelles
• Manuel d’installation, d’utilisation et de maintenance
• Jeu de clés de service

Équipements optionnels

• Kits de disques d’assemblage pour barrettes en polyamide (Kit 4020127, 4020147 ou 4020169)
• Ensemble spécialisé de rouleaux inférieurs en polymère profilé
• Ensemble spécialisé de rouleaux supérieurs en polymère profilé
• Composants de renforcement latéral des profilés
