Yilmaz DC 550

Général

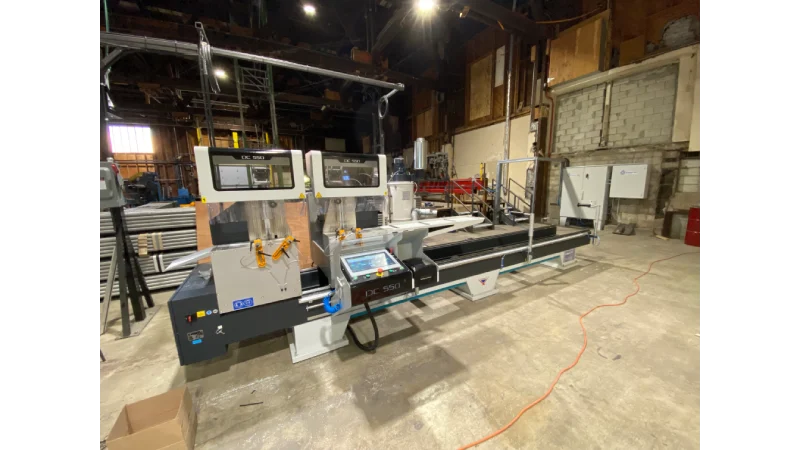

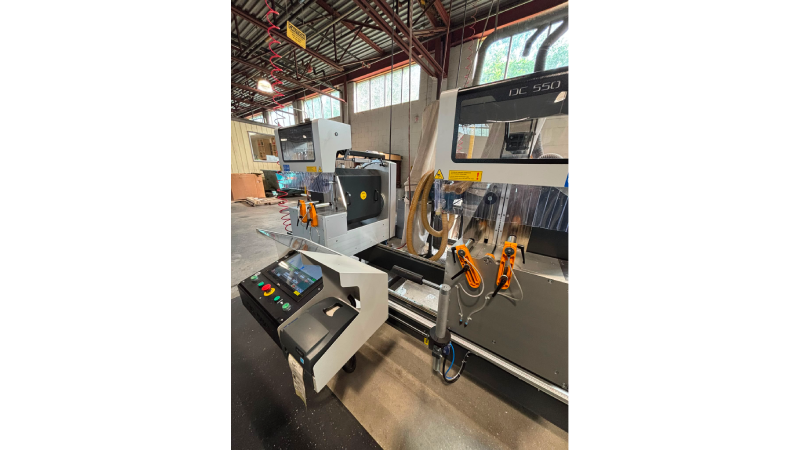

Le Yilmaz DC 550 est une scie à onglets double entièrement automatique, conçue pour allier précision et productivité. La machine repose sur une base en acier solide et possède une unité de coupe gauche fixe, tandis que la tête mobile droite est positionnée par un système de commande servo pour un réglage rapide et précis de la longueur. La scie est disponible en versions de 4, 5 et 6 mètres afin de s’adapter à une large gamme de longueurs de profilés.

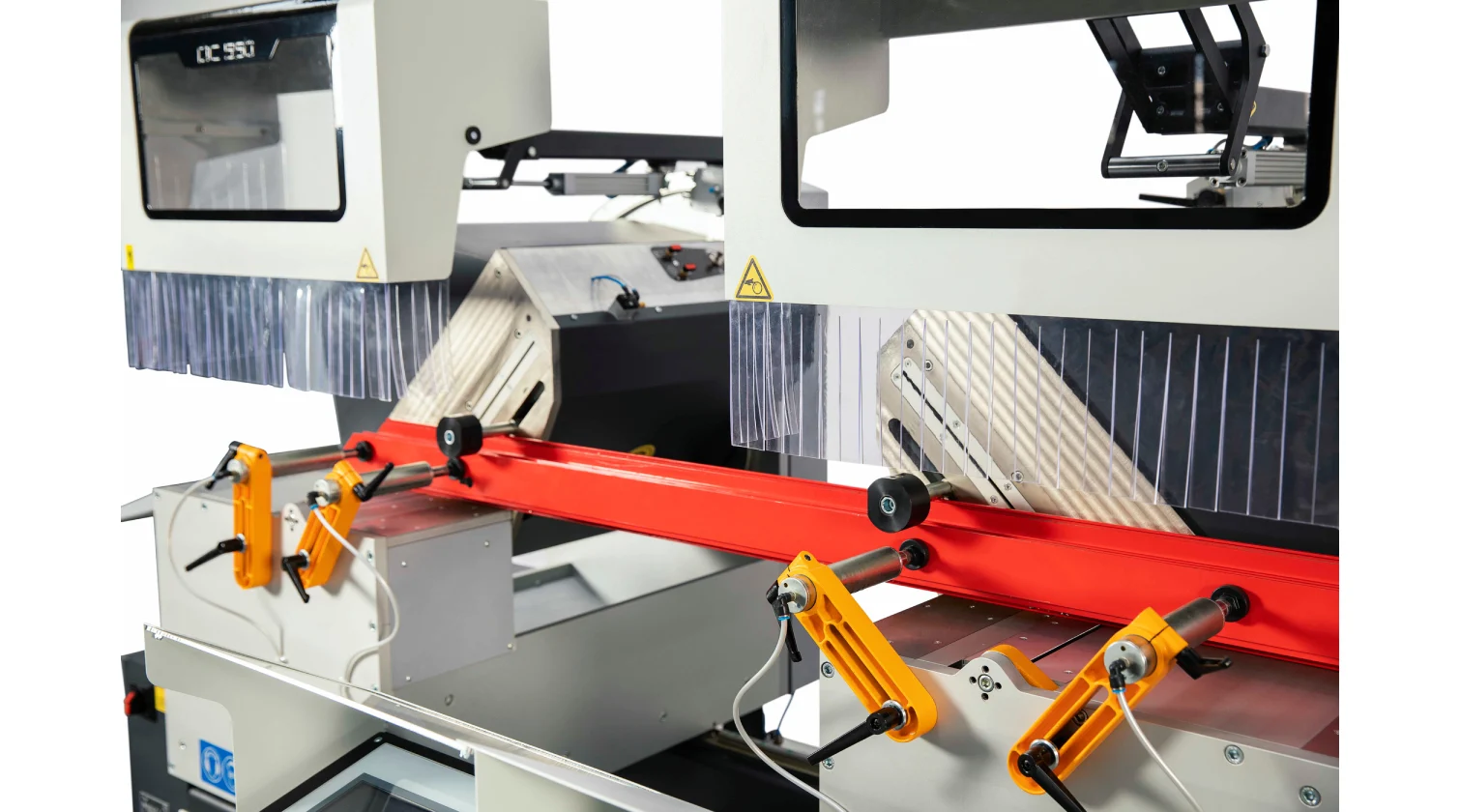

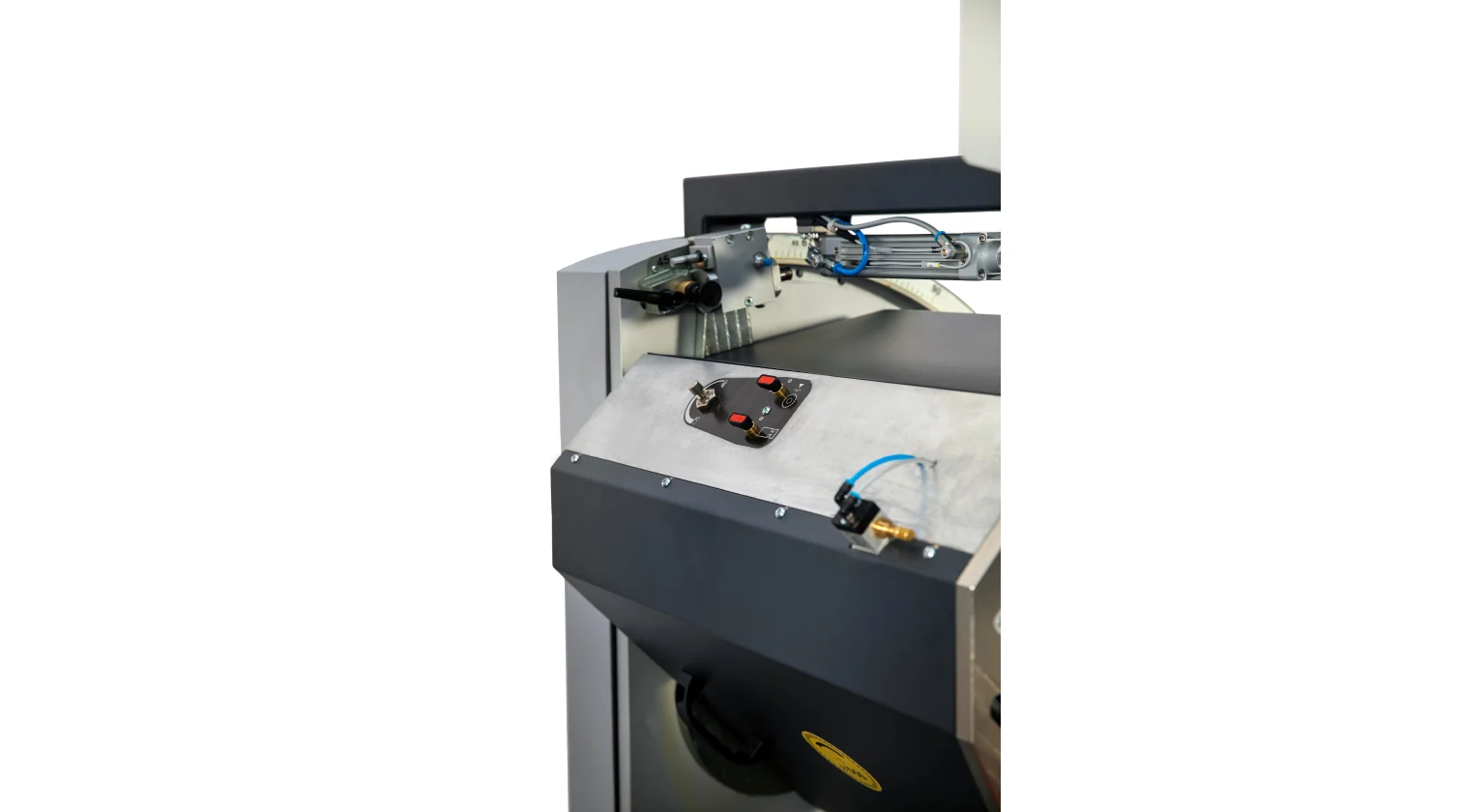

Les performances de la machine reposent sur ses têtes de coupe servo-commandées, équipées de lames de scie de 550 mm. Les têtes peuvent s’incliner automatiquement et avec précision à n’importe quel angle vers l’intérieur jusqu’à 45° et vers l’extérieur jusqu’à 22,5°. Une avance hydro-pneumatique de la lame garantit une coupe fluide et contrôlée pour une finition de haute qualité. L’ensemble du système est piloté par un PC industriel sous Windows avec écran tactile de 15", permettant le transfert de listes de coupe via USB ou réseau et offrant la possibilité d’un support technique à distance. Le modèle DC 550 SKH améliore encore l’automatisation grâce à un système de mesure de la hauteur du profilé en standard.

Caractéristiques

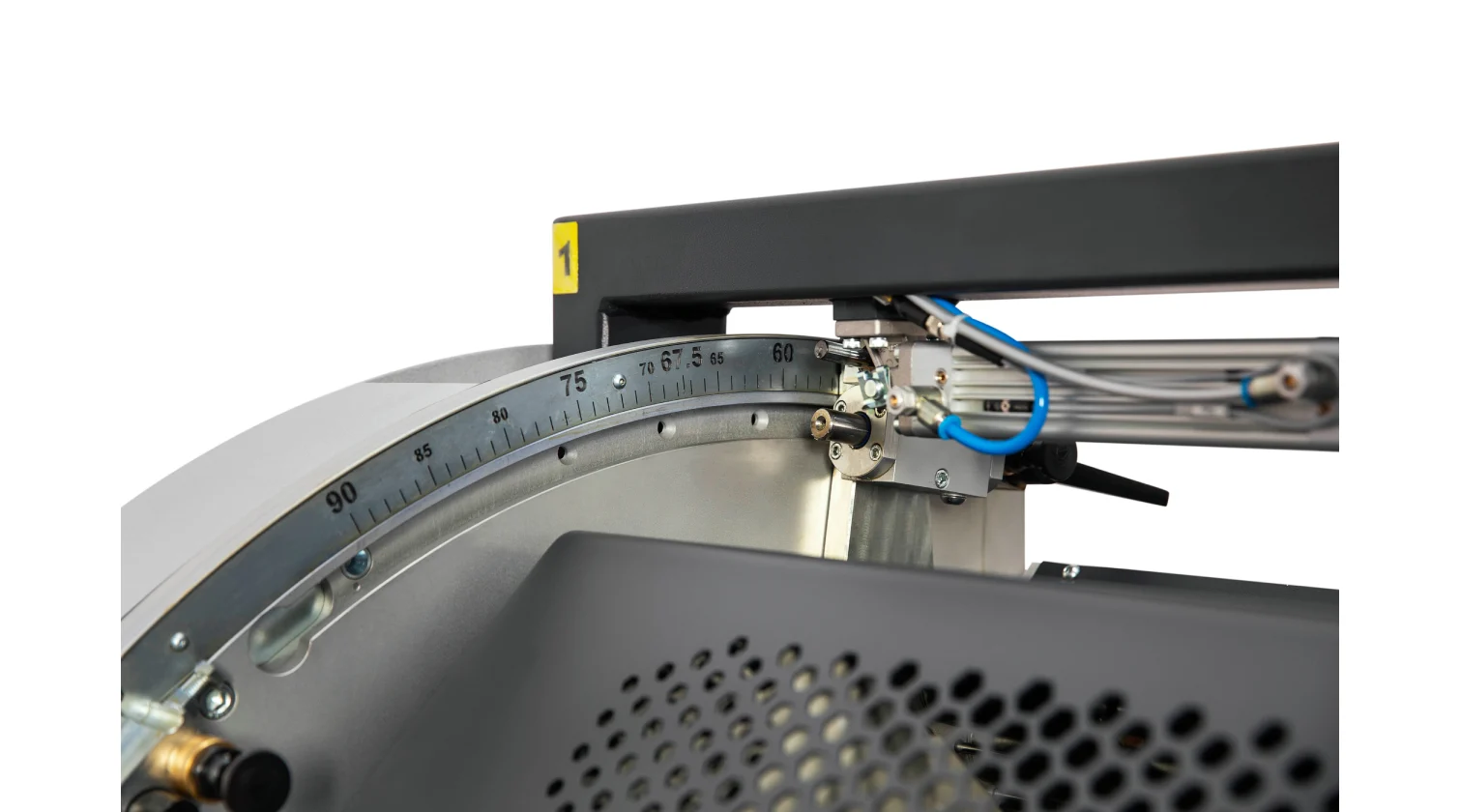

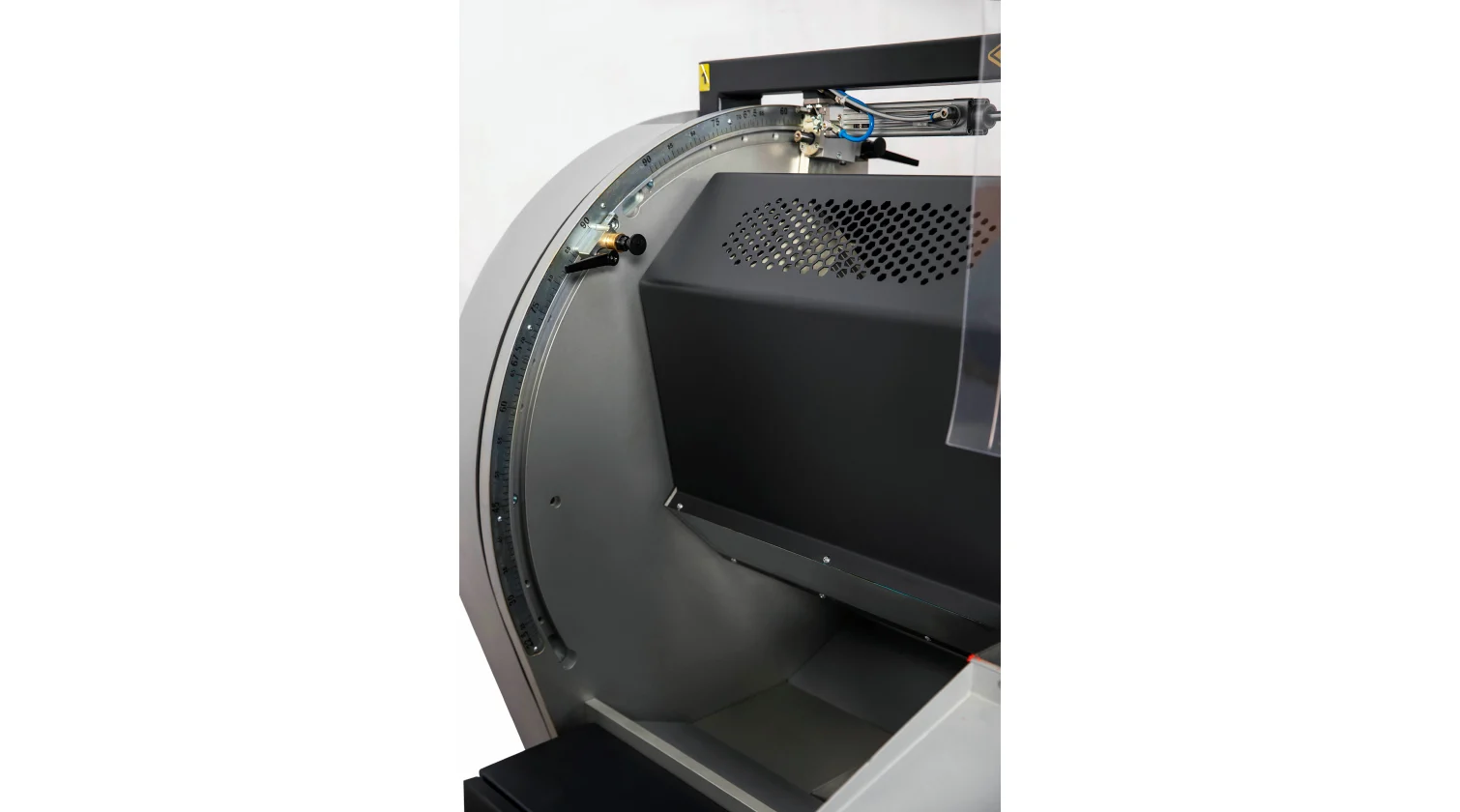

• Inclinaison des têtes de coupe commandée par servo, vers l’intérieur jusqu’à 45° et vers l’extérieur jusqu’à 22,5°.
• Positionnement de la tête de coupe mobile commandé par servo.
• PC industriel sous Windows avec écran tactile de 15”.
• Transfert des listes de coupe via USB et réseau.
• Possibilité de connexion à distance pour le support technique.
• Fonction d’alimentation automatique des barres à 90° et 45°.
• Précision de coupe : +/- 0,2 mm.
• Commande de sécurité à deux mains.

Données techniques

• Plage d’inclinaison : vers l’intérieur jusqu’à 135°, vers l’extérieur jusqu’à 22,5°
• Diamètre de la lame : 2 x 550 mm (21,7")Puissance moteur : 3,0 kW (4,0 HP)
• Vitesse de rotation de la lame : 2400 tr/min
• Longueur maximale de coupe : 4 m (13,1’), 5 m (16,4’) et 6 m (19,7’)
• Longueur minimale de coupe à 90° : 400 mm (15,7”)
• Longueur minimale de coupe à 45° : 580 mm (22,8”)
• Pression d’air : 6-8 Bar (87-116 psi)

Équipement standard

• 2 x lames TCT Ø 550 mm

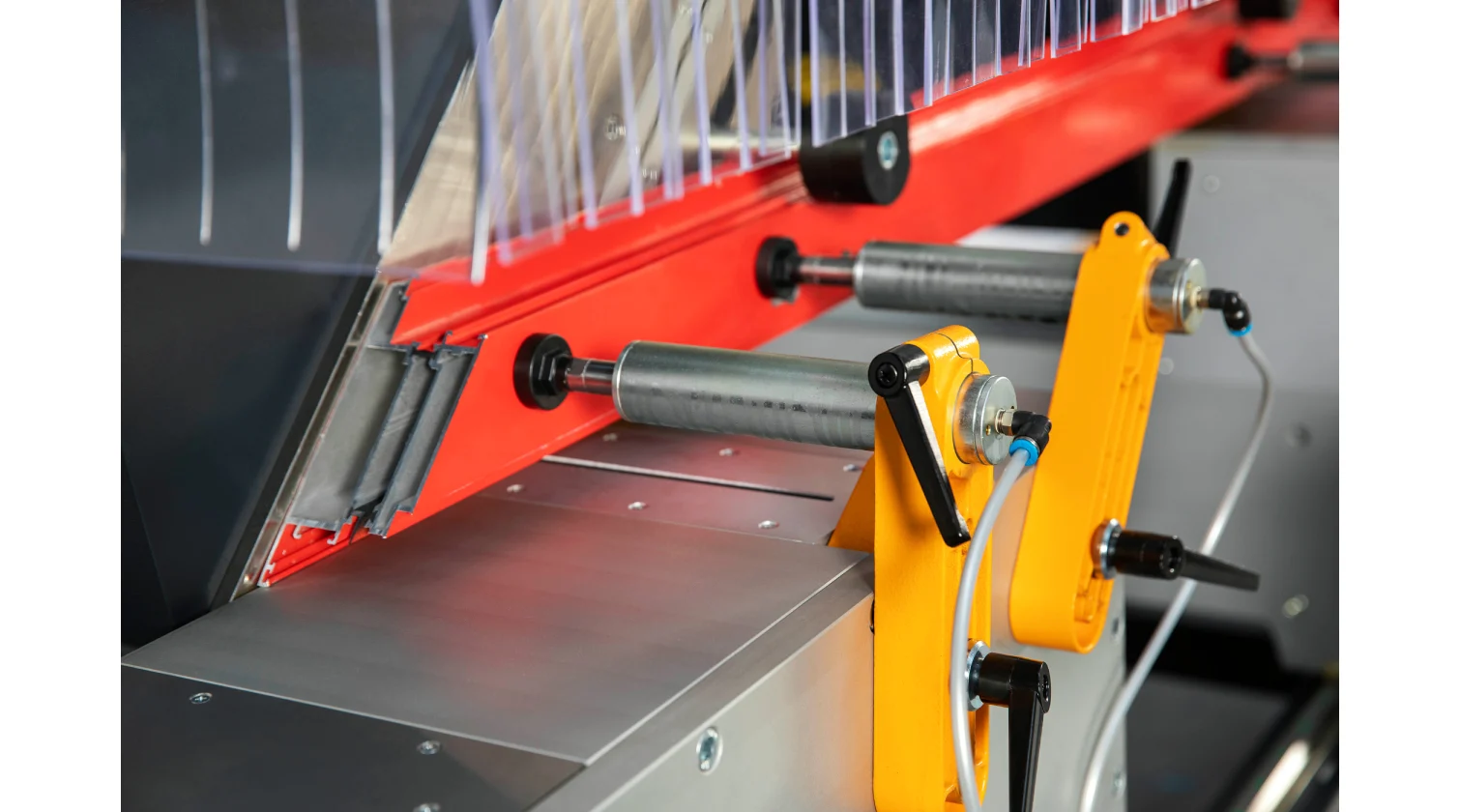

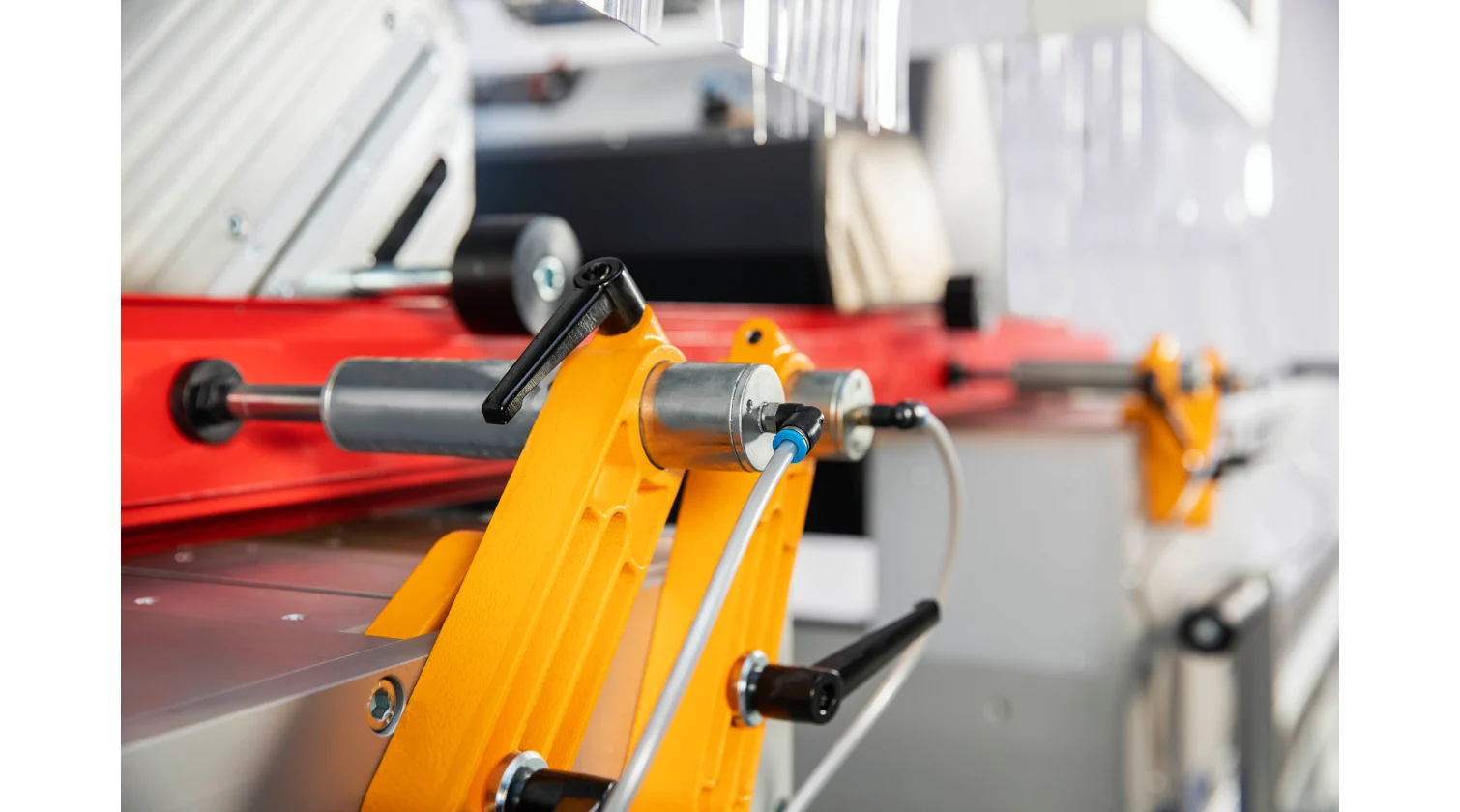

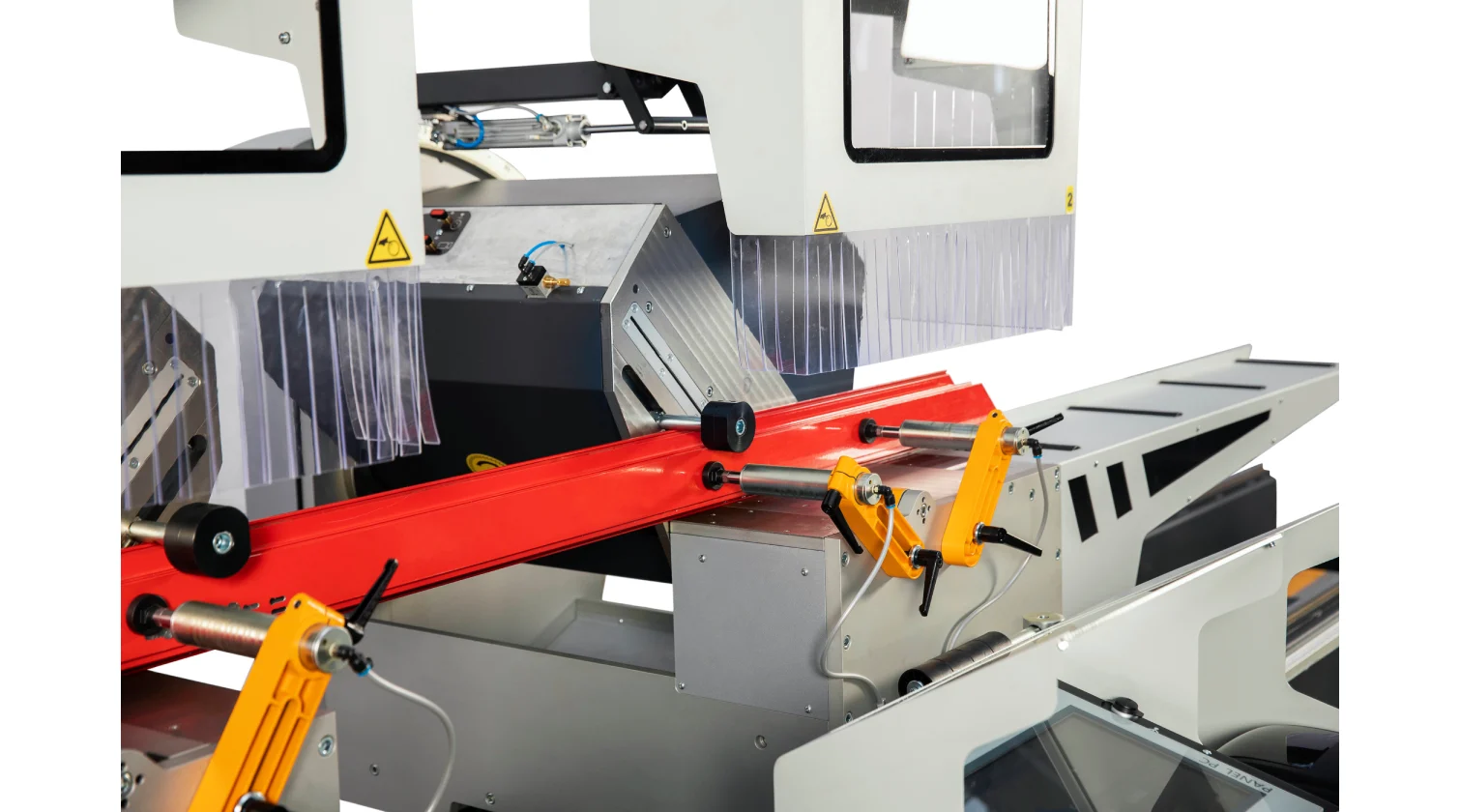

• 4 x brides de serrage pneumatiques horizontaux
• 2 x brides de serrage pneumatiques verticaux

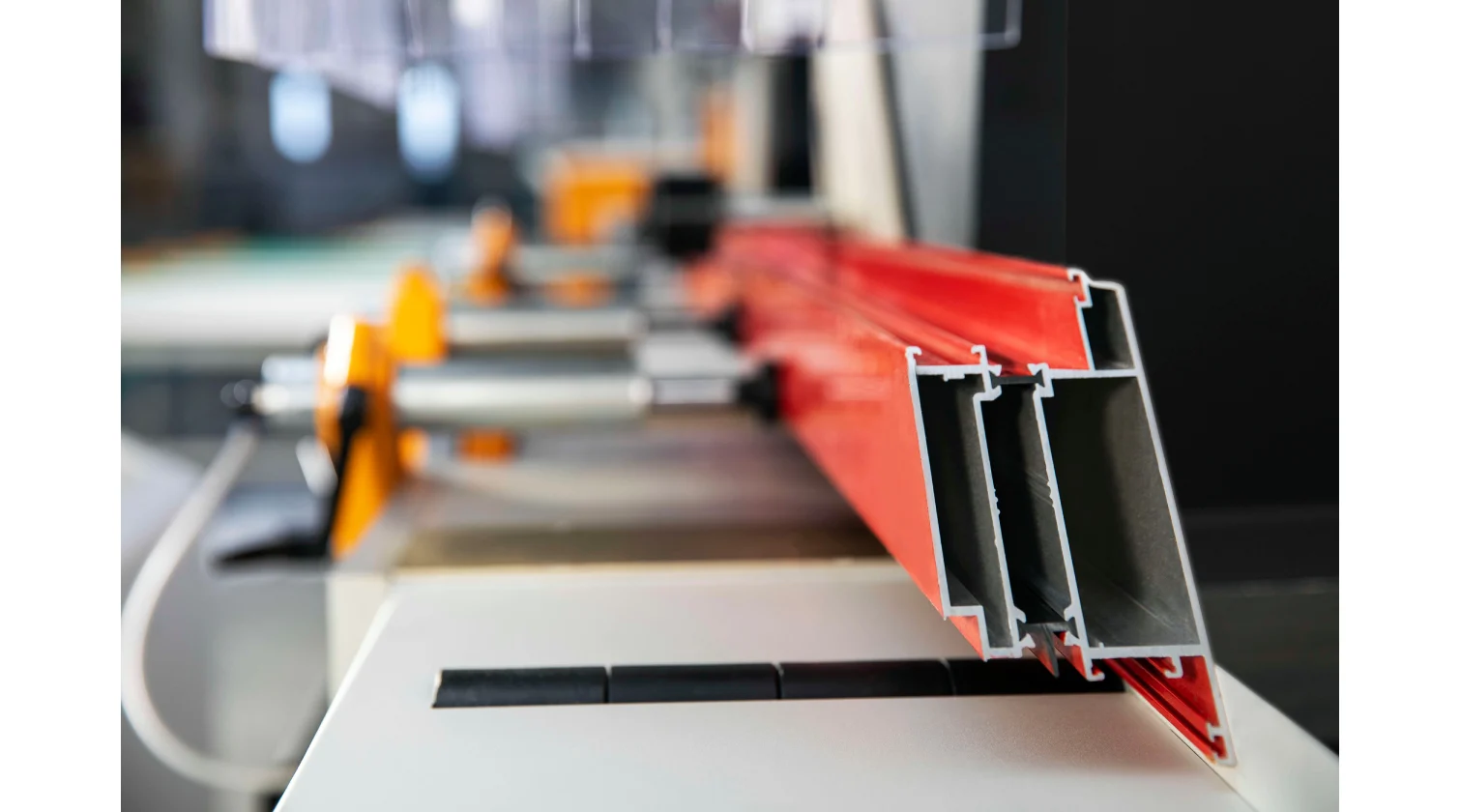

• Convoyeur à rouleaux
• 2 x supports pneumatiques pour profilés
• Système de lubrification par pulvérisation pour lames
• Imprimante de codes-barres
• Pistolet à air

Équipements optionnels

• Lame de rechange Ø 550 mm
• Système automatique de mesure de la hauteur du profilé
• Capacité de coupe : 5 m (16,4'), 6 m (19,7') et 7 m (23’)
• Système de coupe pour pièces courtes (DKN 60)
• Système de coupe en flèche pour profilés de meneaux (DKN 80)
• Collecteur de copeaux industriel
• Convoyeur pour copeaux et chutes

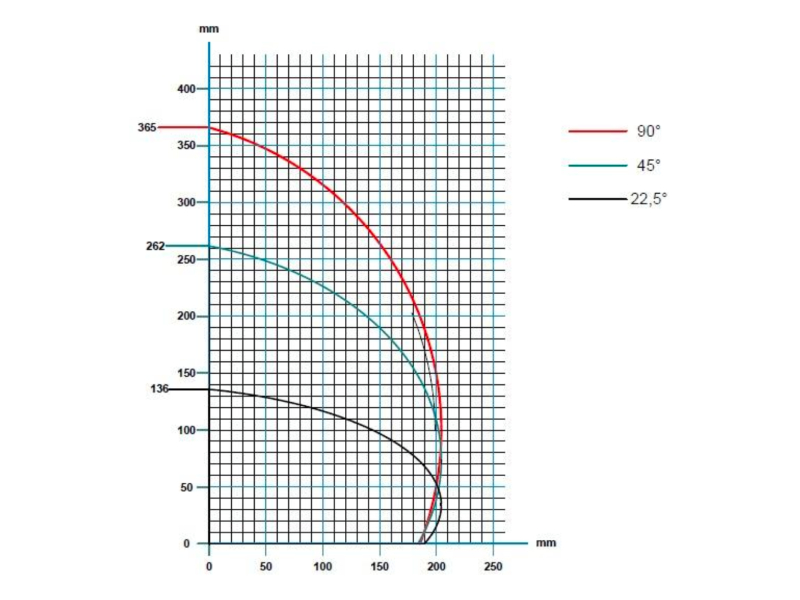

Diagramme de coupe
