Yilmaz DC 421

Général

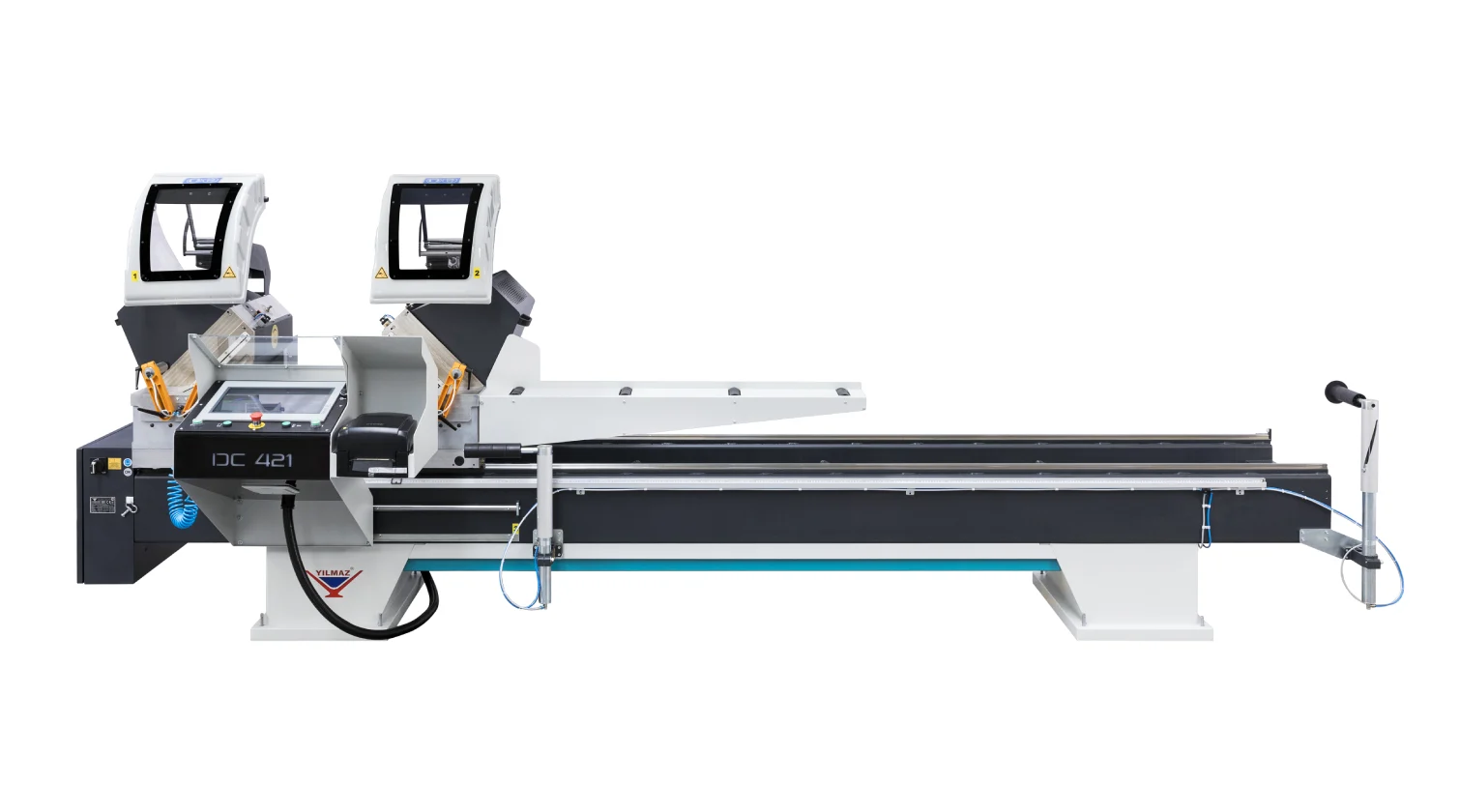

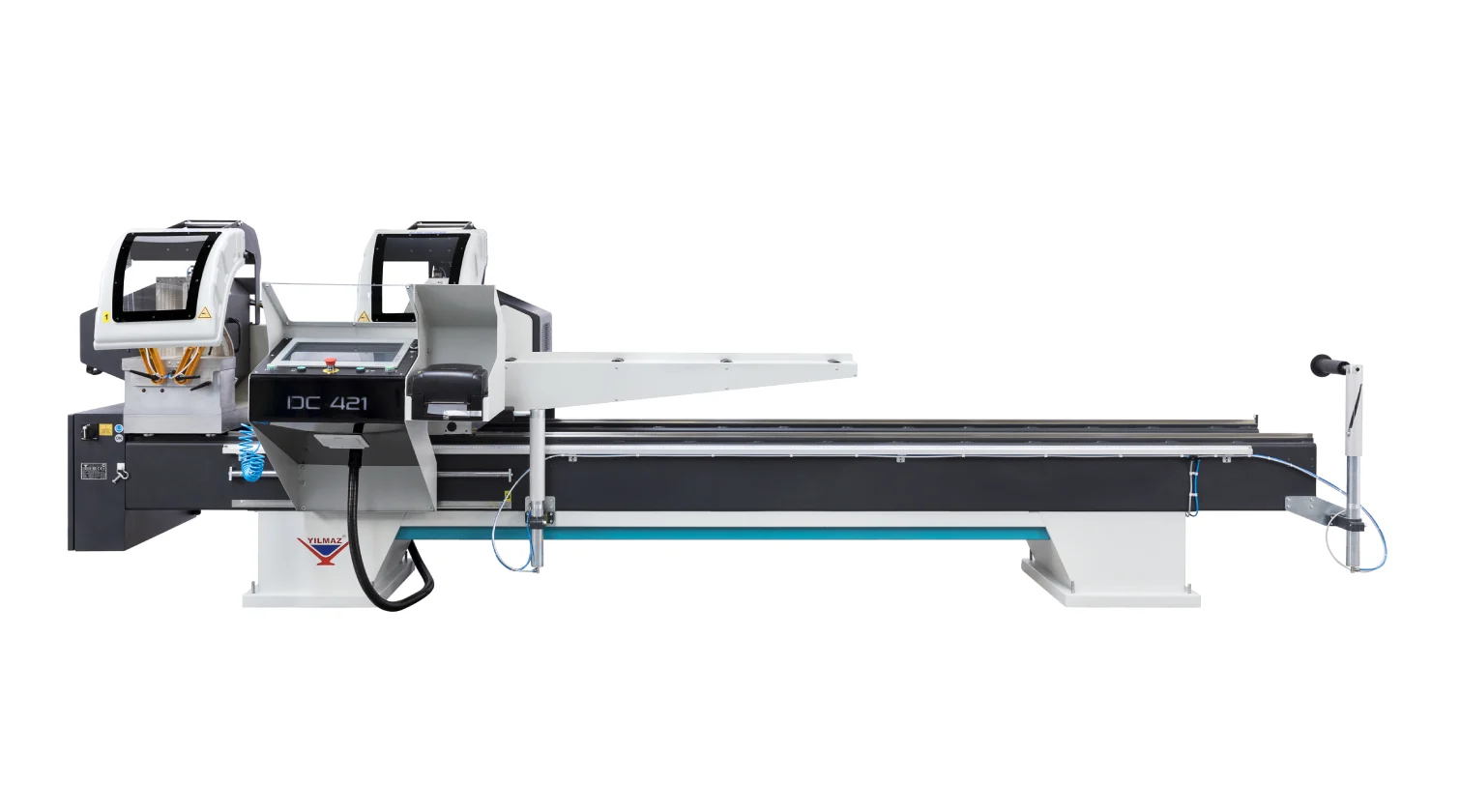

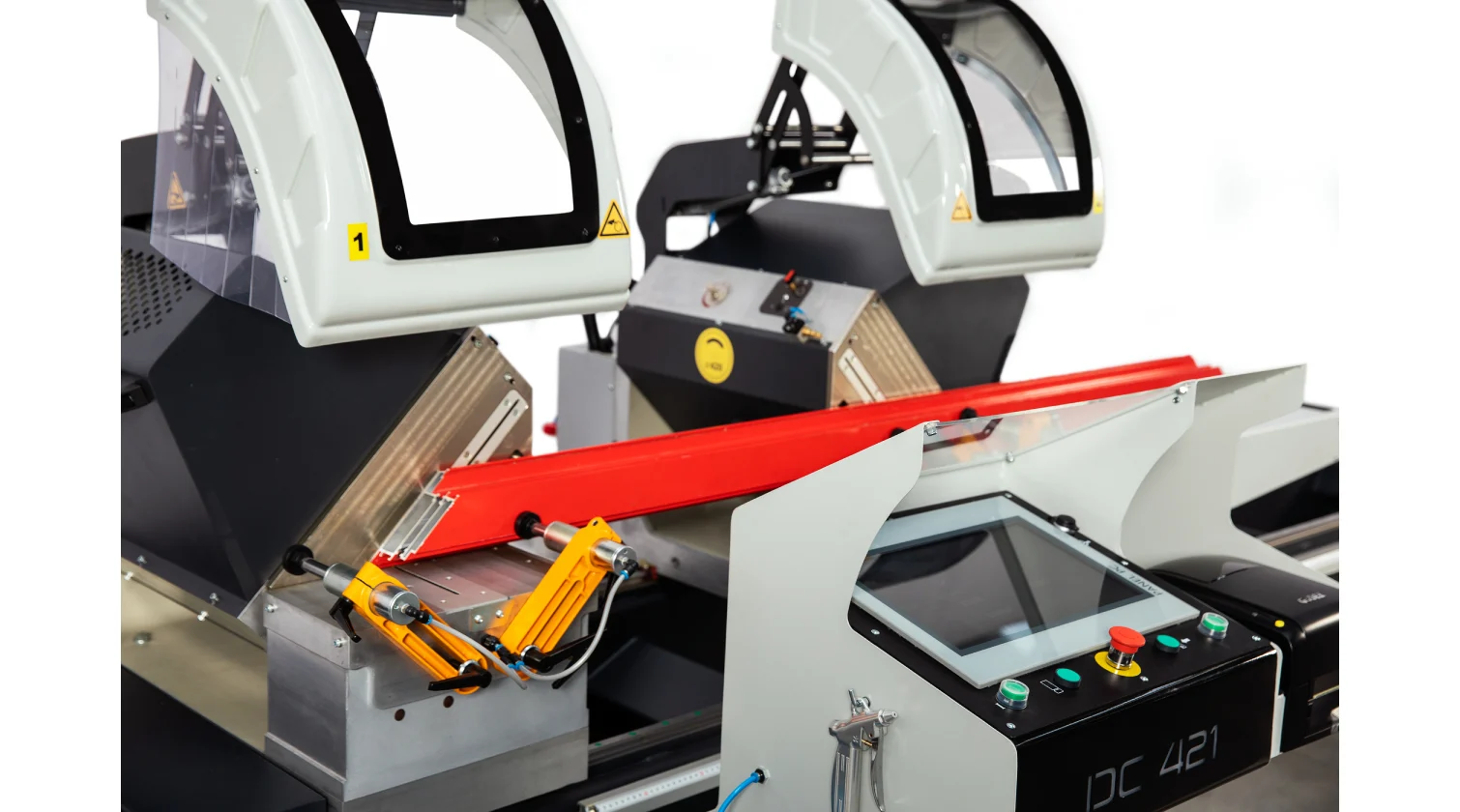

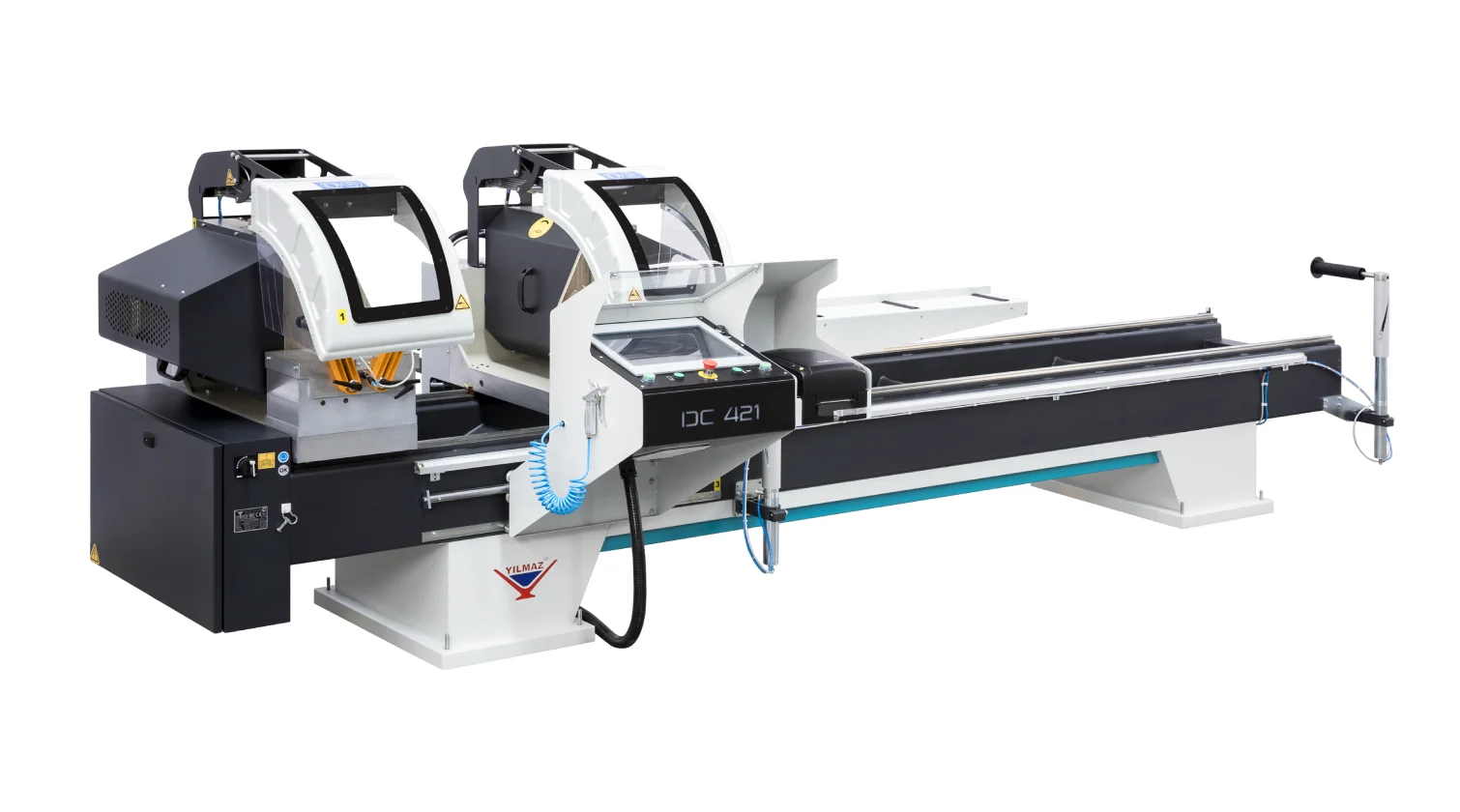

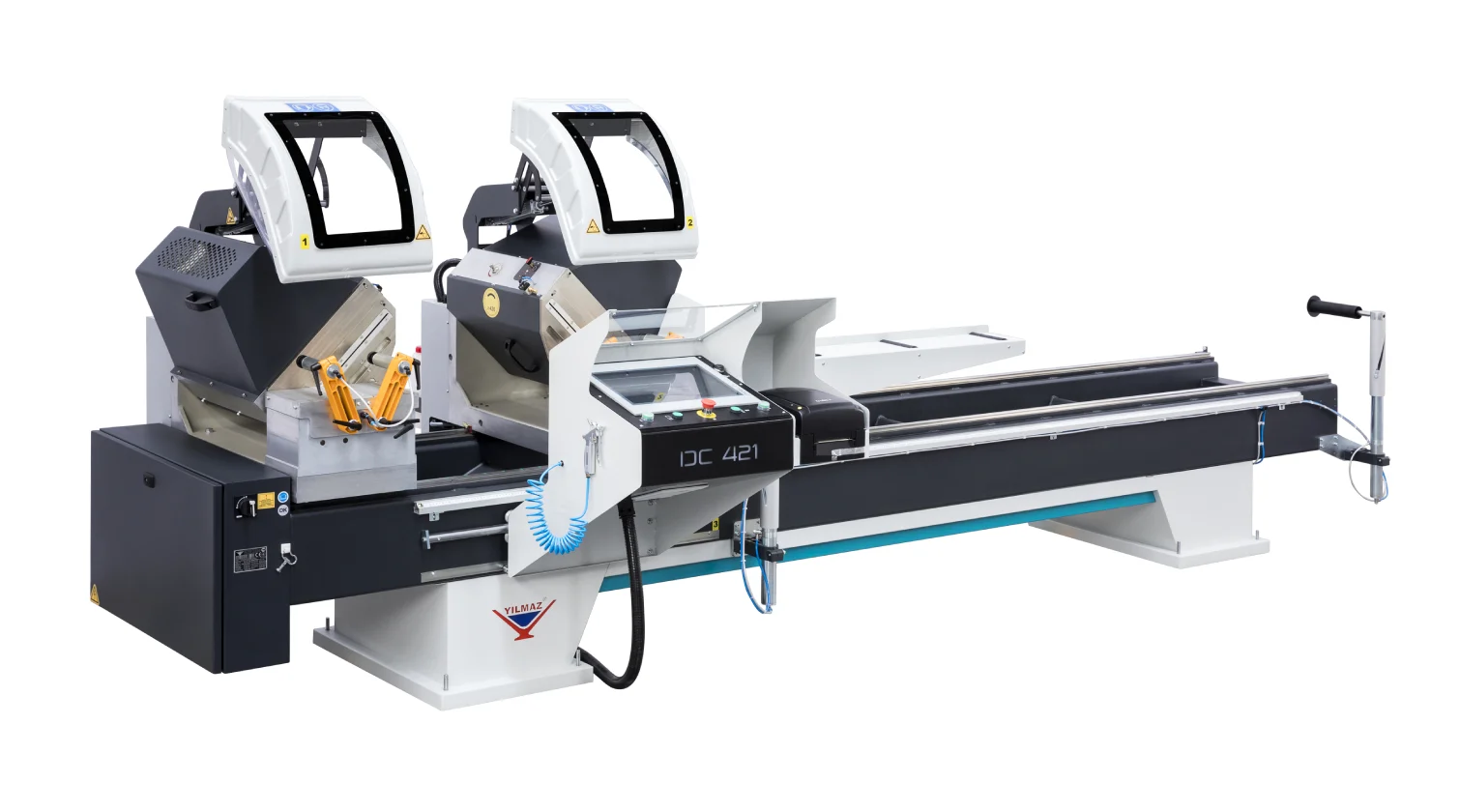

Le Yilmaz DC 421 est une scie à double tête conçue pour la coupe droite et à onglet de profils en aluminium et PVC. La machine repose sur une base en acier solide et comporte une tête de coupe gauche fixe et une tête droite mobile. Les modèles PSD et PBS sont équipés d’un positionnement servo-assisté de la tête mobile pour un réglage rapide et précis de la longueur.

Les têtes de coupe sont munies de lames de 420 mm inclinables pneumatiquement à des angles fixes vers l’intérieur de 90° et 45°, avec un réglage manuel pour les angles intermédiaires. Cette configuration convient parfaitement aux besoins courants de fabrication, comme pour les fenêtres, portes et moustiquaires. La machine dispose également d’une fonction d’alimentation automatique des barres à 90° et 45°, et le déplacement hydro-pneumatique de la lame assure une coupe fluide et contrôlée pour une finition de haute qualité.

La principale différence entre les deux versions réside dans le contrôle et la connectivité :

• Le DC 421 PSD est piloté via un panneau tactile de 9" et accepte les listes de coupe au format .csv via un port USB.

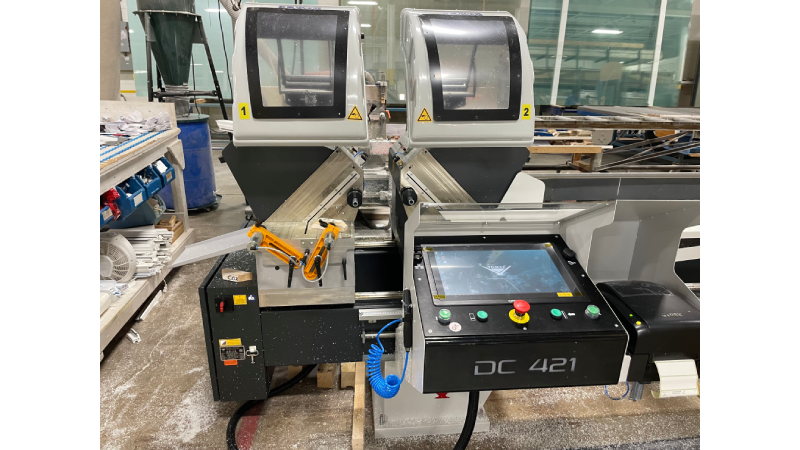

• Le DC 421 PBS est équipé d’un PC industriel sous Windows avec écran tactile de 15", permettant une intégration complète au réseau pour un transfert de données fluide.

Caractéristiques

• Inclinaison automatique des têtes de coupe à 90° et 45° vers l’intérieur.
• Réglage manuel des angles intermédiaires entre 90° et 45°.
• Positionnement servo-assisté de la tête de coupe mobile.
• Avancement hydro-pneumatique de la lame pour une coupe fluide.
• Fonction d’alimentation automatique des barres à 90° et 45°.
• Précision de coupe : +/- 0,2 mm.
• Sécurité à deux mains avec capots de protection à fermeture automatique.
• Modèle PSD : transfert des listes de coupe via USB.
• Modèle PBS : transfert des listes de coupe via USB et réseau.

Données techniques

• Plage d’inclinaison : vers l’intérieur jusqu’à 45°
• Diamètre de la lame : 2 x 420 mm (16,5”)
• Puissance moteur : 2,2 kW (3,0 HP)
• Vitesse de rotation de la lame : 2900 tr/min
• Longueur maximale de coupe : 4 m (13,1’), 5 m (16,4') et 6 m (19,7’)
• Longueur minimale de coupe à 90° : 200 mm (7,9”)
• Longueur minimale de coupe à 45° : 430 mm (16,9”)
• Pression d’air : 6-8 Bar (87-116 psi)

Équipement standard

• 2 x lames TCT Ø 420 mm

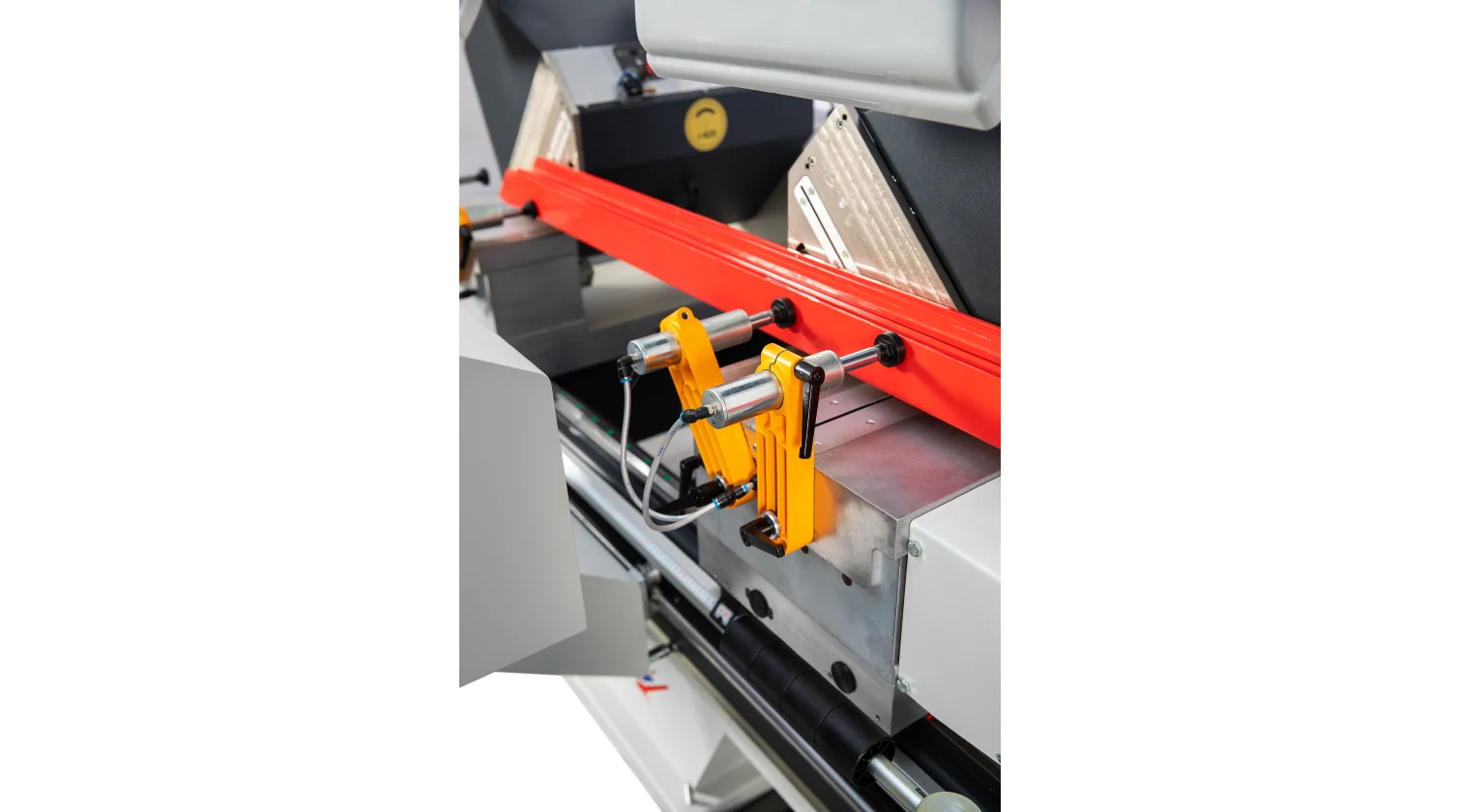

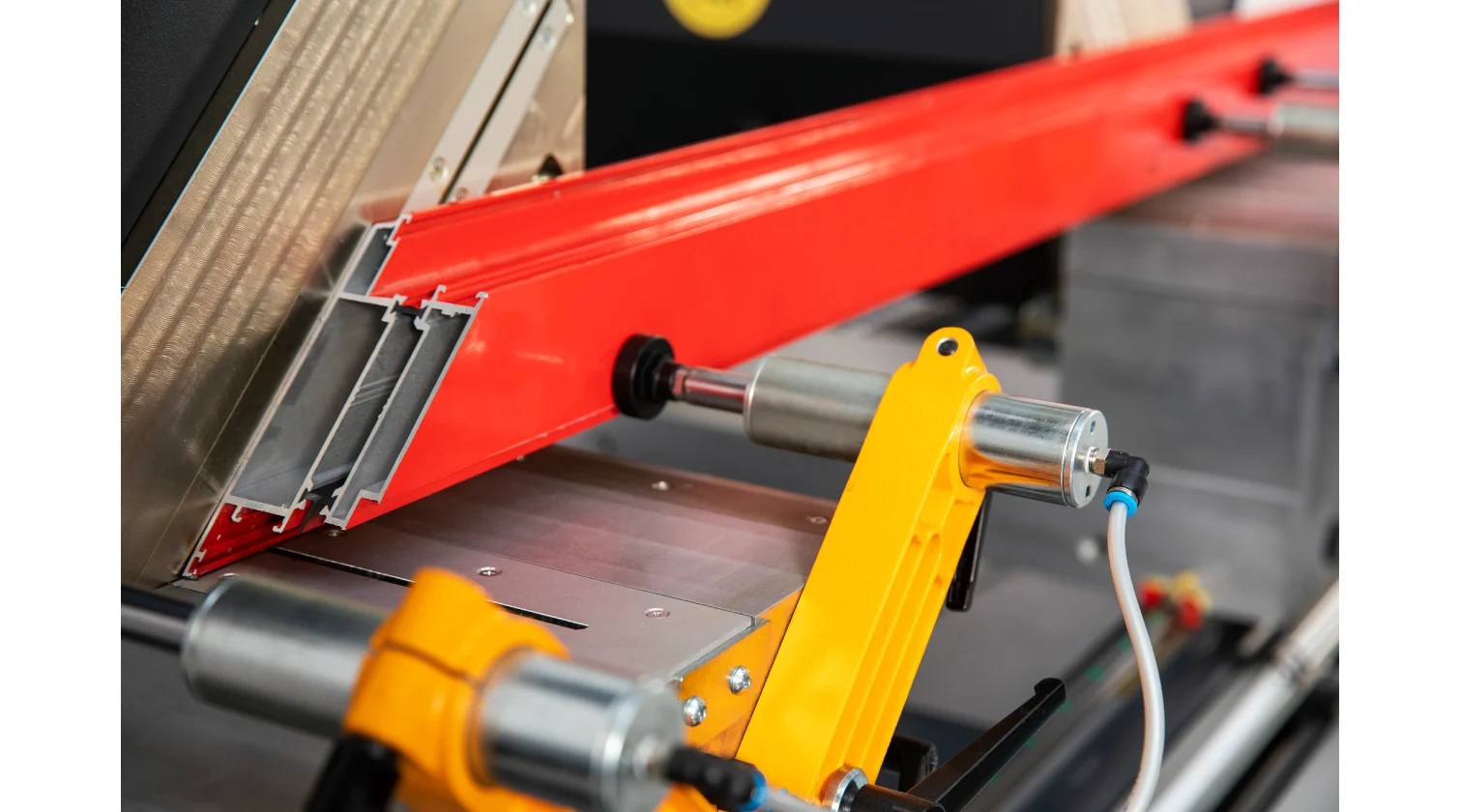

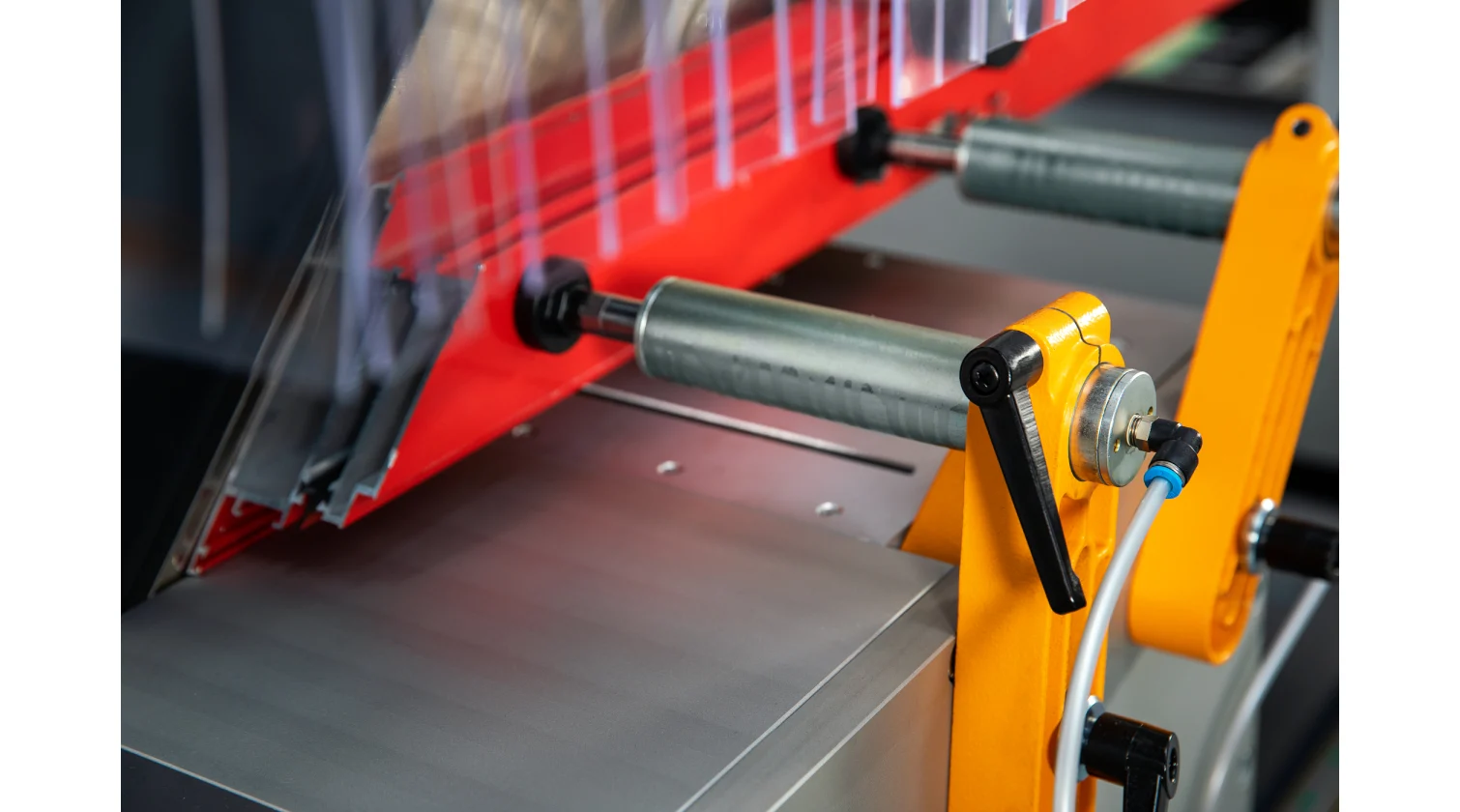

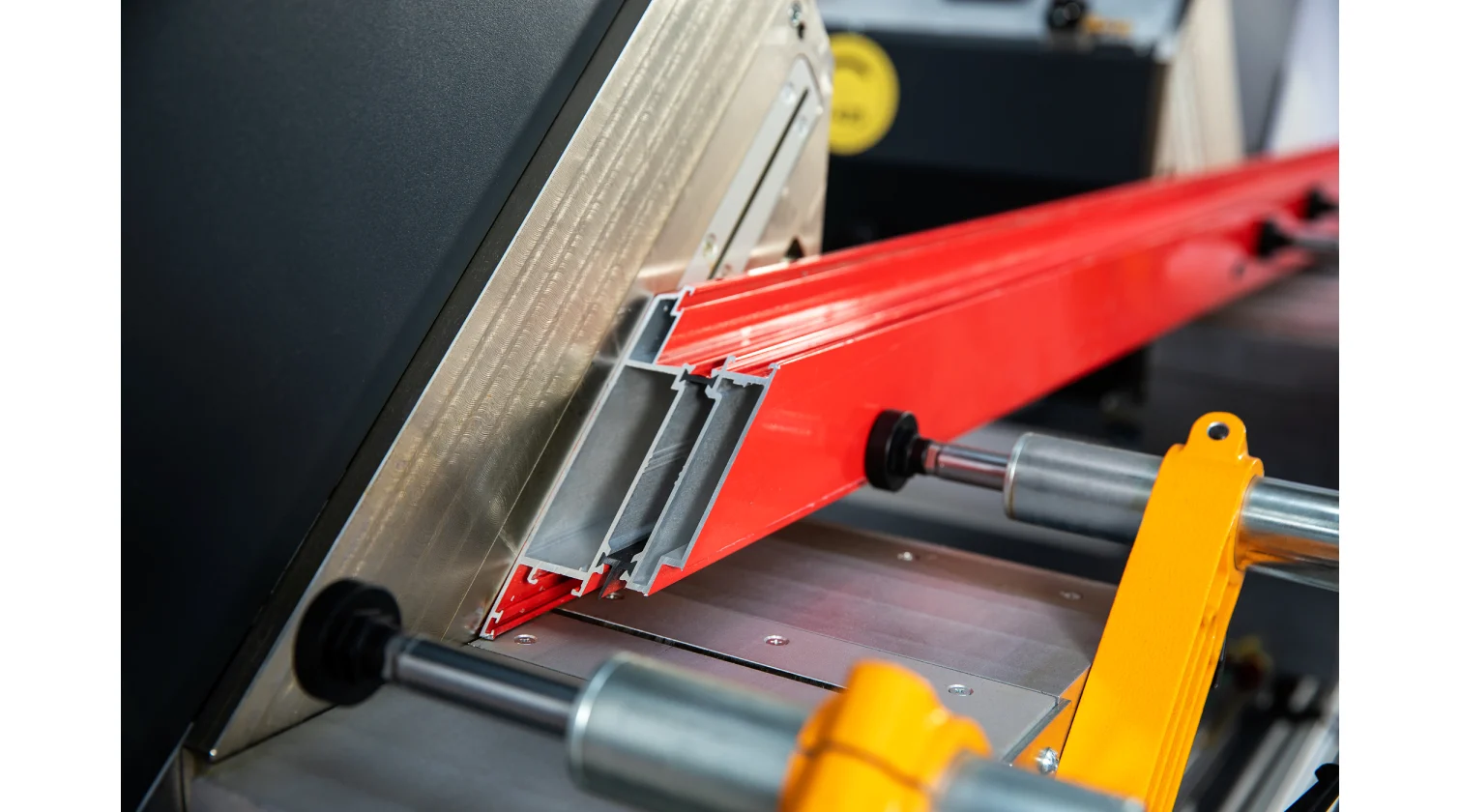

• 4 x pinces pneumatiques horizontales
• Convoyeur à rouleaux
• 2 x supports pneumatiques pour profilés
• Système de lubrification par pulvérisation pour la lame
• Pistolet à air
• Modèle PSD : Imprimante de codes-barres

Équipements optionnels

• Lame de rechange Ø 420 mm
• 2 x pinces pneumatiques verticales
• Dispositif de coupe pour pièces courtes (DKN 71)
• Dispositif de coupe en flèche (DKN 80)
• Collecteur de copeaux industriel
• Modèle PBS : Imprimante de codes-barres

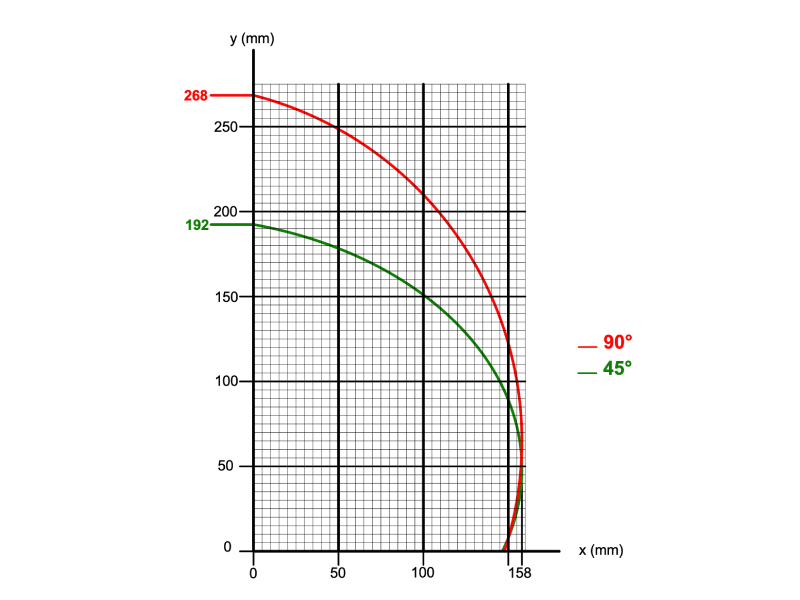

Diagramme de coupe
