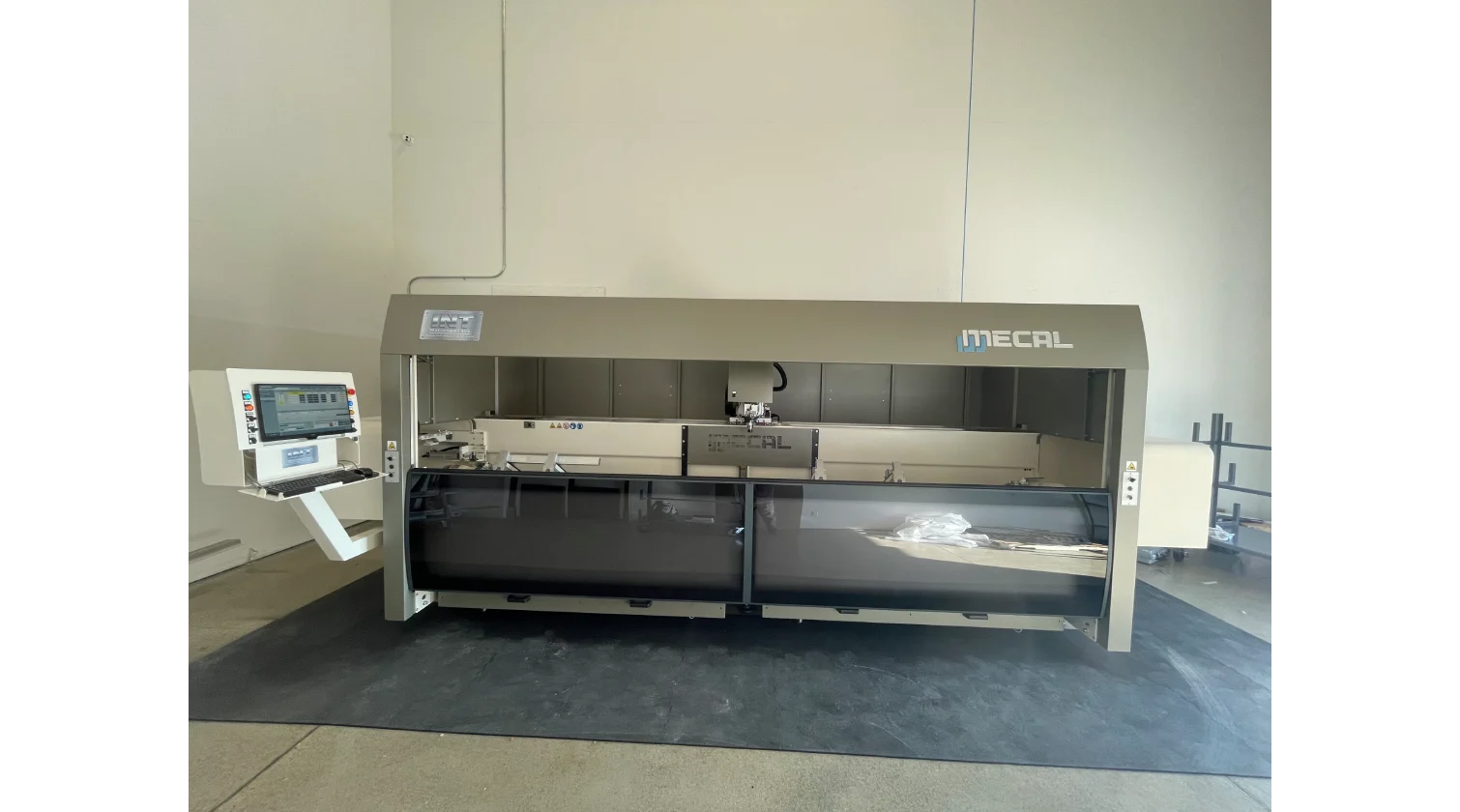

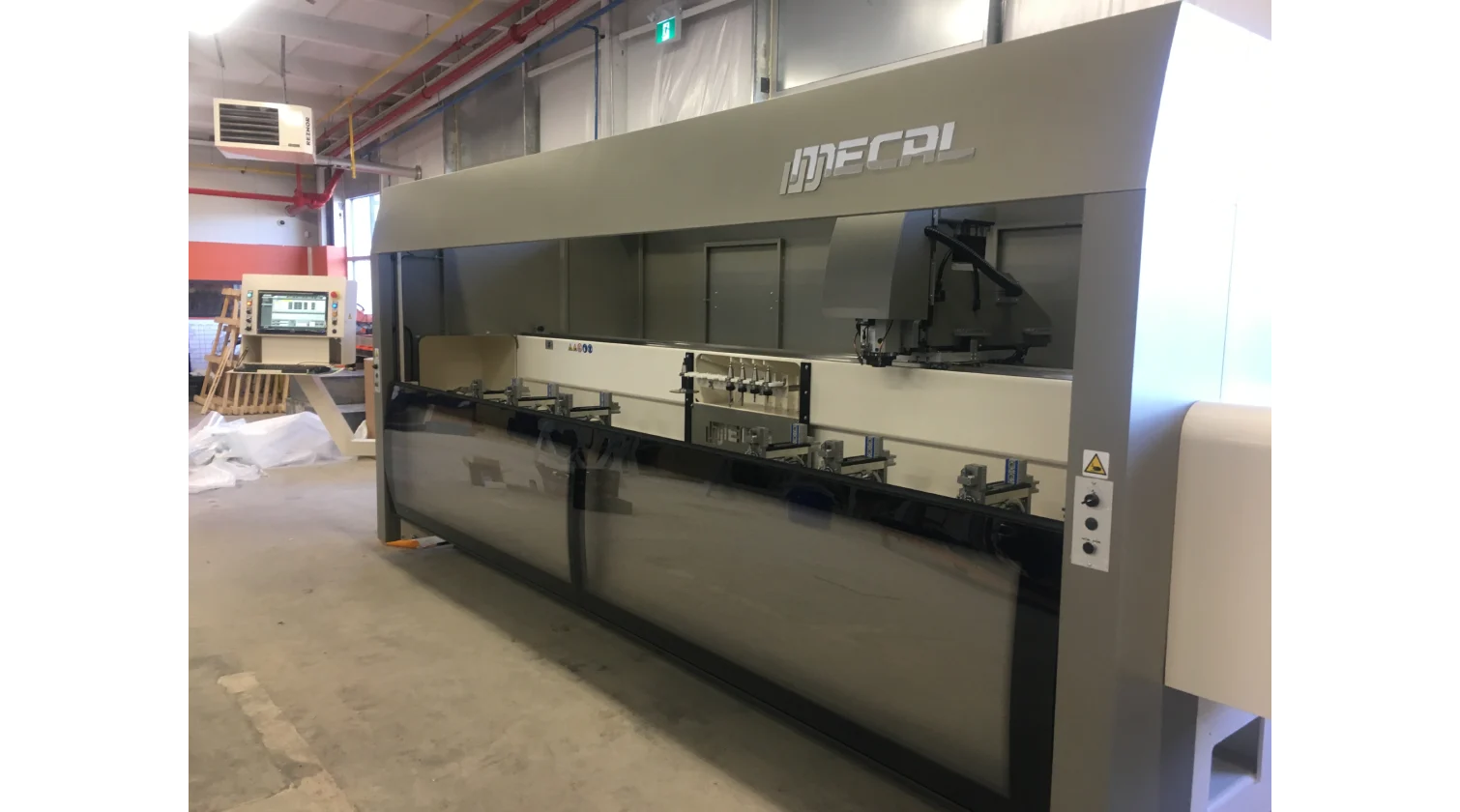

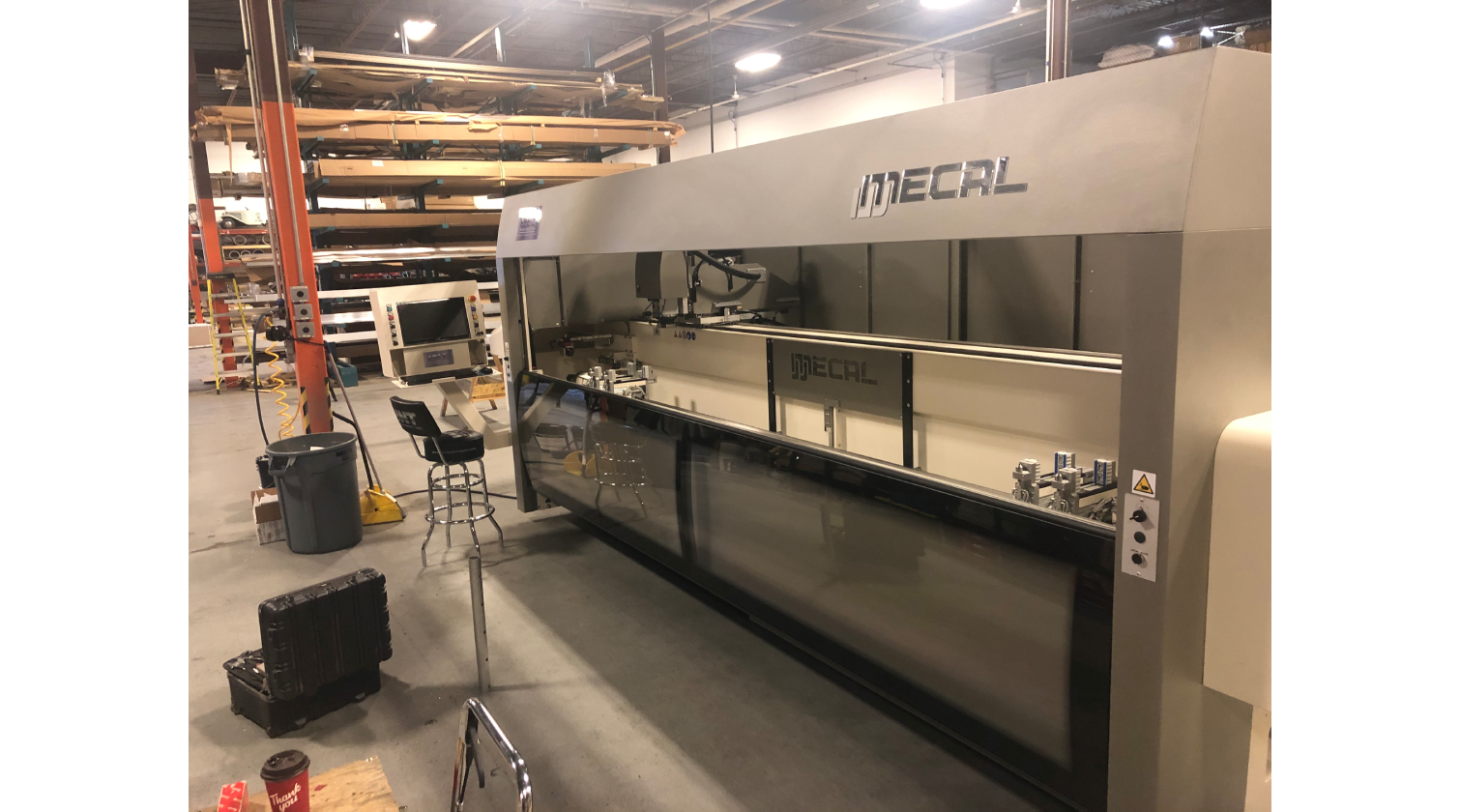

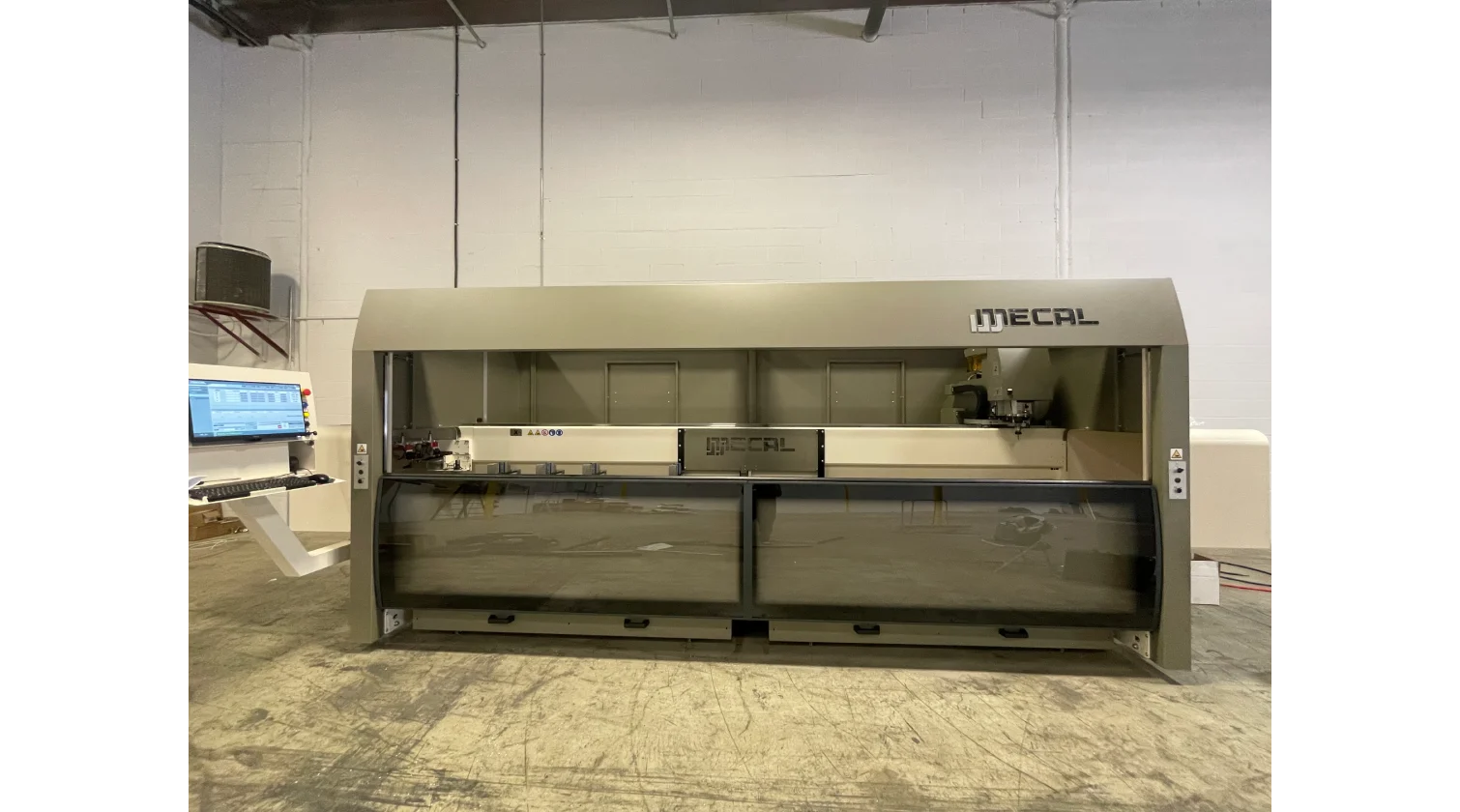

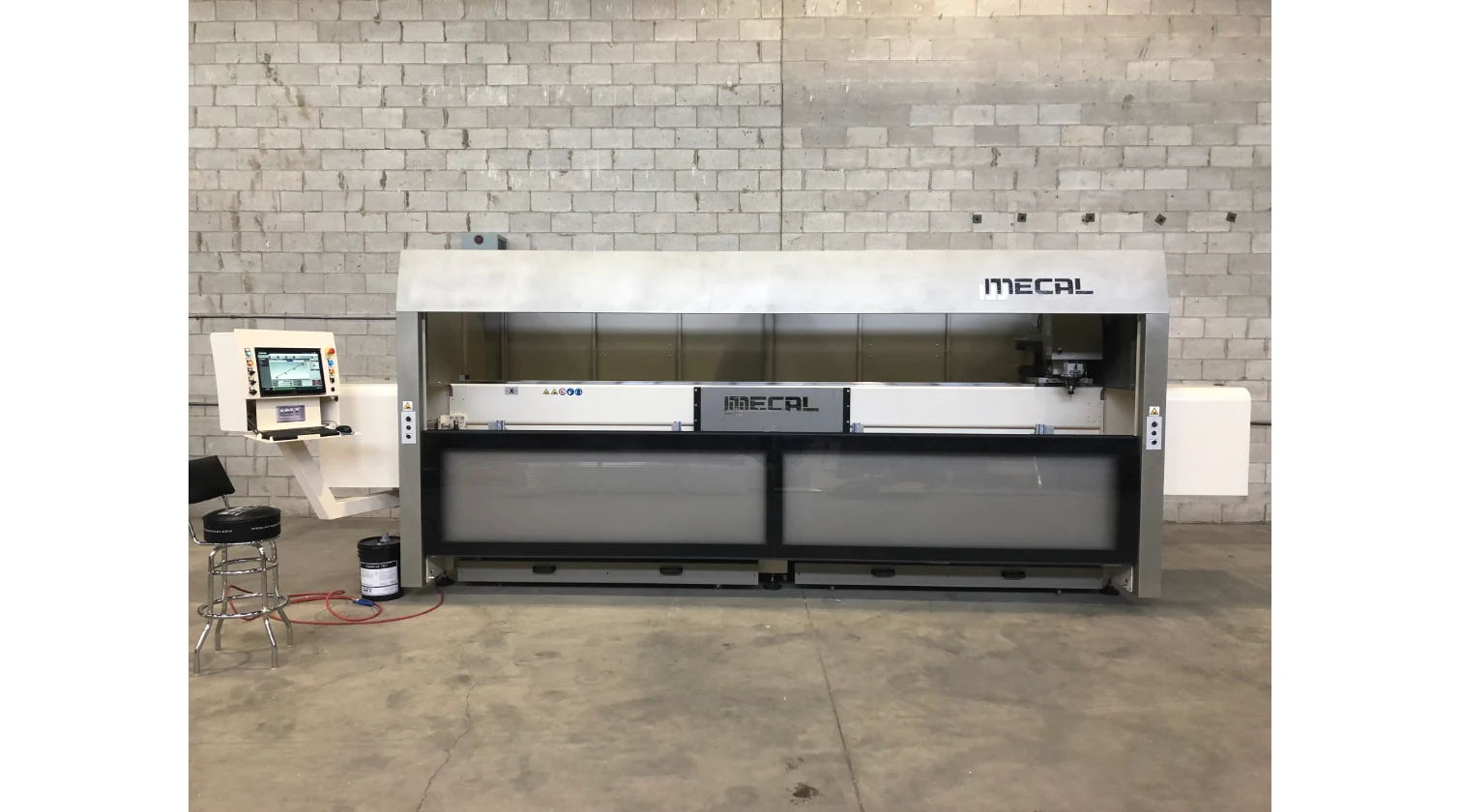

MECAL KOSMOS

Général

Le Mecal Kosmos redéfinit les capacités des centres d’usinage CNC de profils compacts 4 axes, offrant de multiples options pour des applications exigeantes. Conçu pour une polyvalence maximale, le Kosmos traite efficacement les profilés en aluminium, en PVC, les alliages légers et même les profilés en acier léger. Il est livré en standard avec une électrobroche robuste de 6 kW, 18 000 tr/min, avec une option de mise à niveau à 8,5 kW pour les applications plus exigeantes. Un magasin de 10 outils assure un fonctionnement continu, extensible jusqu’à 16 outils pour une productivité accrue.

La poutre rotative emblématique de Mecal, équipée d’un système de serrage sophistiqué pour un maintien sécurisé des matériaux, offre une large plage de travail de ±125° autour de l’axe X. Cela permet un perçage, un fraisage et un taraudage de haute précision à pratiquement n’importe quel angle dans cette plage. Les axes Y et Z sont entraînés par vis à billes, tandis que l’axe X utilise un système crémaillère-pignon de haute précision, garantissant des interpolations linéaires et circulaires fluides et précises sur trois axes.

Le Kosmos prend également en charge les opérations d’encoche en bout à l’aide d’une fraise et peut accueillir différents agrégats pour des travaux d’usinage avancés en bout. Deux butées de référence actionnées pneumatiquement, situées à chaque extrémité de la poutre tournante, optimisent le flux de travail en permettant le traitement de deux pièces en un seul cycle et en acceptant des profils plus longs que la capacité nominale de la machine.

Serrage
Le Kosmos se distingue par sa structure de serrage rigide avec brides de serrage mobiles guidés linéairement et à réglage rapide. Le positionnement des brides de serrage peut se faire via deux systèmes : le système DPM actionné par la tête ou le système MMI auto-motorisé, très avancé. Spécifique au système MMI, les brides de serrage peuvent se déplacer simultanément, indépendamment et rapidement vers des positions calculées, offrant une flexibilité et une efficacité inégalées lors de la préparation.

Programmation
La programmation du Mecal Kosmos est à la fois intuitive et puissante. Elle utilise le logiciel Mecal CAD/CAM3D pour une utilisation facile et prend également en charge la programmation ISO standard Mecal pour les opérateurs avancés. Pour une intégration optimisée avec des outils de conception tiers, le pilote optionnel STEP/IGES CADLink permet l’importation fluide de fichiers 3D, simplifiant le flux de travail en ingénierie.

Caractéristiques

• 4 axes servo avec encodeurs absolus, aucun référencement d’axes nécessaire.
• Poutre rotative entraînée par servomoteur (axe A) avec pinces intégrées pour l’usinage multi-angle.
• Les pinces de serrage de la pièce sont montées sur des rails de guidage linéaires de précision pour un positionnement exact et un maintien sûr du matériau.
• Système automatique de positionnement motorisé des pinces.
• La zone de travail permet une configuration à double zone, permettant l’usinage de deux pièces en un seul cycle pour une production plus efficace.
• Prend en charge les opérations d’entaille aux extrémités du profilé grâce à une lame dédiée.
• Butées basculantes pneumatiques assurant un positionnement constant des pièces et une mise en place rapide.
• Le changeur d’outils standard est situé dans un compartiment central intégré et peut accueillir jusqu’à 10 outils. Des porte-outils supplémentaires sont disponibles en option.
• Assure un refroidissement efficace des outils avec une consommation minimale de fluide, favorisant des opérations plus propres et une durée de vie prolongée des outils.
• Toutes les glissières linéaires et les vis à billes sont lubrifiées automatiquement par un système centralisé, réduisant ainsi les besoins d’entretien.
• Une grande porte de sécurité avant offre une meilleure visibilité sur la zone d’usinage tout en garantissant une protection complète de l’opérateur.
• La machine est préconfigurée pour l’ajout de plateaux collecteurs de copeaux ou d’un convoyeur à copeaux, facilitant ainsi le nettoyage et la gestion efficace des déchets.

Données techniques

• Longueur de travail maximale : 4 013 mm (13 ft), y compris l’usinage en bout
• Capacité d’usinage étendue : jusqu’à 8 026 mm (26 ft) avec traitement de pièces surdimensionnées
• Puissance de la broche : 6 kW / 8,5 kW
• Vitesse de rotation de la broche : 18 000 tr/min / 24 000 tr/min
• Système de serrage des outils : ISO 30 / HSK 63F
• Capacité du magasin d’outils : 10 outils
• Largeur de serrage standard : 250 mm (10”)
• Largeur de serrage optionnelle : 300 mm (12”)
• Nombre de brides de serrage en configuration standard : 4
• Axe A (rotation de la poutre) : ±125° autour de l’axe X
• Interface de contrôle : PC sous Windows 10 avec écran tactile 18,5”

Équipement standard

Électrobroche et accessoires

• Électrobroche : refroidissement par air, ISO30, 18 000 tr/min, 6 kW
• Magasin : capacité de 10 outils
• 4 brides de serrage pneumatiques
• 2 butées de référence
• PC sous Windows 10
• Logiciel graphique CAD/CAM 3D avec licence Office

Équipements optionnels

• Configuration avec pinces motorisées autonomes MMI
• Mise à niveau de la broche à 8,5 kW
• Mise à niveau de la broche à 8,5 kW avec encodeur pour taraudage rigide
• Brides de serrage DPM supplémentaires, jusqu’à 6
• Brides de serrage MMI supplémentaires, jusqu’à 6
• Magasin d’outils supplémentaire, 3 emplacements côté droit
• Magasin d’outils supplémentaire, 3 emplacements côté gauche
• Sonde de mesure de longueur des outils
• Sonde de contact pour la pièce
• Kit d’extension de capacité des brides de serrage
• Convoyeur à copeaux
• Convoyeur à copeaux incliné
• Bacs à copeaux
• Kit pour usinage de l’acier
• Kit toiture pour fermeture supérieure et éclairage interne
• Kit d’insonorisation
• Lecteur de code-barres
• Intégration avec des logiciels tiers
• Convertisseur de fichiers 3D CADLink
• Divers agrégats pour fraisage, découpe ou taraudage
• Kit d’outils personnalisé
