La Mecal Plug est une scie à double onglet fiable, offrant une solution simple et efficace pour la coupe de profilés en aluminium. Elle est dotée d’un système d’avance linéaire de la lame de l’arrière vers l’avant et de têtes de coupe inclinables vers l’extérieur à 45° et 22,5°. Équipée de lames de 500 mm et d’un IHM tactile convivial de 7 pouces, la Plug constitue une excellente machine d’entrée de gamme pour les ateliers ayant besoin de réaliser des coupes d’onglet précises avec des angles standards.
Général
La Mecal Plug est une scie à double onglet d’entrée de gamme qui offre une solution simple et efficace pour la coupe de profilés en aluminium. Construite sur un bâti rigide en acier électro-soudé, elle est équipée d’une unité de coupe fixe à gauche et d’une tête mobile motorisée à droite pour un positionnement précis. Elle est disponible en versions 4, 5 et 6 mètres, avec une fonction logicielle permettant la découpe de longueurs hors gabarit allant jusqu’à environ deux fois la capacité nominale de la machine.
La Plug utilise une avance linéaire de la lame de l’arrière vers l’avant, un mouvement qui permet de traiter les profilés architecturaux tout en les posant sur une surface non visible, protégeant ainsi les finitions apparentes et offrant de meilleures possibilités de serrage. L’avance de la lame est assurée par un vérin hydropneumatique pour une course de coupe fluide et puissante. La machine est équipée de deux lames TCT de 500 mm montées sur des têtes de coupe à inclinaison pneumatique vers l’extérieur, avec des angles fixes de 45° et 22,5°, couvrant les besoins de coupe les plus courants dans une large gamme d’applications.
Caractéristiques
- Avance linéaire de la lame de l’arrière vers l’avant
- Inclinaison pneumatique des têtes de coupe vers l’extérieur à des angles fixes (45° et 22,5°)
- Fonctions logicielles pour les coupes hors gabarit et sous gabarit
- Génération automatique de base de données à partir de dessins DXF
- Fonction d’alimentation automatique des barres pour les pièces très courtes
- Dispositif de détection de la hauteur du profilé pour un positionnement précis
- Vitesse d’avance de la lame réglable en continu
- Support intermédiaire automatique relevable
- Commande bimanuelle de sécurité
- Protecteurs automatiques relevables
Données techniques
- Axes servo : 1 (positionnement)
- Diamètre de lame : 500 mm (19,7”)
- Puissance moteur : 2,2 kW (3,0 HP)
- Type d’inclinaison : Pneumatique (prédéfinie)
- Plage d’inclinaison : Vers l’extérieur à 45° / 22,5°
- IHM : Écran tactile 7”
- Longueur maximale : 4 m (13,1'), 5 m (16,4'), 6 m (19,7’)
- Longueur de coupe minimale à 90° : 400 mm (15,8”)
- Vitesse de rotation de la lame : 2800 tr/min
- Vitesse de positionnement : 22,5 m/min (74’/min)
- Pression d’air : 7 Bar (101 psi)
Équipement standard
- Dispositif de limitation de course de la lame
- 2 x lames TCT (Ø 500 mm)
- 2 x pinces pneumatiques horizontales
- 2 x pinces pneumatiques verticales
- Convoyeur à rouleaux mobile pour le support des profils
- Système de refroidissement par brouillard de lubrification des outils (type Venturi)
- Dispositif de détection de la hauteur du profil
- Support intermédiaire automatique
Équipements optionnels
- Support intermédiaire automatique supplémentaire
- Système de lubrification minimale (MQL)
- Lame de rechange Ø 500 mm
- Console de commande mobile, kit de clôture et barrière lumineuse
- Cabine complètement fermée
- Convoyeur d’extraction des pièces pour le mode alimentation en barres
- Convoyeur motorisé pour récupération des copeaux et déchets
- Scanner de codes-barres et imprimante d’étiquettes
- Collecteur industriel de copeaux
- Kit de démarrage automatique du collecteur de copeaux
- Fluide de coupe (bidon de 20 litres)

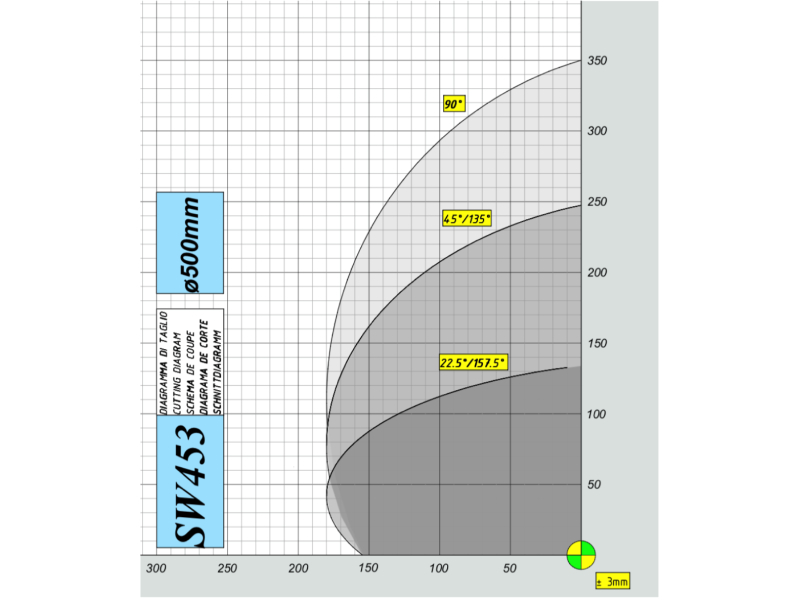

Diagramme de coupe
