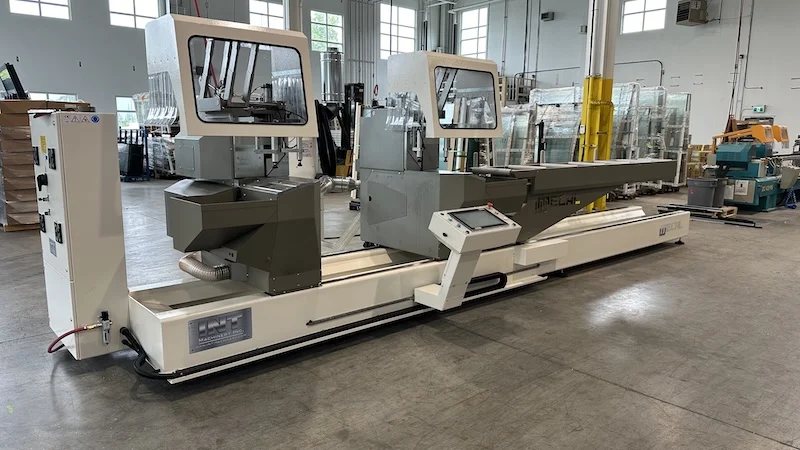

MECAL TDC 622 DYNACUT

Général

Le Mecal TDC 622 Dynacut est une scie à double onglet montée (up-cut) conçue pour des applications industrielles et architecturales, telles que les murs-rideaux, nécessitant des découpes larges et précises dans des profils en aluminium. La machine est disponible avec des longueurs de coupe utiles de 5 m et 6 m et inclut une fonction spéciale permettant de traiter des longueurs surdimensionnées jusqu’à environ deux fois la capacité nominale de la machine. L’unité de coupe gauche est fixe, tandis que la tête droite est motorisée pour un positionnement précis.

Têtes de coupe
Le Dynacut est équipé de deux grandes lames TCT de 600 mm (23,6"). Les têtes de coupe sont contrôlées par CNC et peuvent s’incliner indépendamment vers l’intérieur, de 90° à 45°. Sa capacité de coupe exceptionnelle est obtenue grâce à un cycle de coupe dynamique combinant le mouvement pivotant classique en montée avec un mouvement linéaire avant-arrière de la lame. Ce mouvement composé permet au Dynacut de réaliser des découpes extrêmement larges, impossibles avec une scie pivotante standard.

Positionnement et serrage
Pour garantir une coupe parfaite, un système dynamique de support arrière du profil s’ajuste automatiquement selon l’angle de coupe afin d’assurer un support optimal du matériau. Le système de serrage est également lié à la position angulaire des têtes, réglant automatiquement la position de serrage optimale lorsque les lames sont ajustées. La machine est équipée en standard de deux pinces pneumatiques verticales par tête pour un maintien sûr des profils.

Fonctionnement et programmation
La machine est contrôlée via un PC industriel tactile de 15" avec interface Windows. Les listes de coupe peuvent être saisies directement sur la machine ou importées via USB ou connexion réseau. Pour la sécurité de l’opérateur, le cycle de coupe est activé par un système de commande à deux mains, et des protections dynamiques couvrent entièrement la zone de coupe pendant le fonctionnement.

Caractéristiques

• Inclinaison des unités de coupe contrôlée par servo, de 90° à 45° vers l’intérieur.
• Le cycle de coupe dynamique combine un mouvement pivotant et un mouvement linéaire de la lame pour obtenir la découpe la plus large possible.
• Le support arrière du profil s’ajuste automatiquement selon l’angle de coupe pour un maintien optimal du matériau.
• Le système de serrage règle automatiquement la position optimale en fonction des ajustements angulaires des têtes de coupe.
• Modes de coupe multiples : coupe simple, traitement automatique de liste de coupe, cycles surdimensionnés et sous-dimensionnés.
• Lubrification minimale (MQL) pour un refroidissement propre et efficace de la lame.
• Prédisposé pour connexion à un aspirateur de poussière.

Données techniques

• Plage d’inclinaison : variable, de 90° à 45° vers l’intérieur.
• Diamètre de la lame : 2 x 600 mm (23,6”).
• Puissance du moteur : 2 x 5 kW.
• Vitesse de la lame : 2800 tr/min.
• Longueurs de coupe maximales disponibles (coupe simultanée double tête) :

• • 5 000 mm (16,4 pi)
  • 6 000 mm (20 pi)
  • 7 400 mm (24 pi)

• Longueur de coupe minimale à 90° : 470 mm (18,5”).
• Pression d’air de fonctionnement : 7 bar (100 psi).

Équipement standard

• PC industriel avec interface MS Windows.
• 2 x lames TCT Ø 600 mm.
• 2 paires de pinces pneumatiques verticales.
• Convoyeur à rouleaux mobile pour le support des profilés (3 m / 10 pi).
• 1 x support intermédiaire de profilé.
• Système de lubrification minimale (MQL).
• Groupe de traitement de l’air comprimé (filtre/régulateur/lubrificateur).

Équipements optionnels

• Lame TCT de rechange Ø 600 mm (23,6”)
• Support intermédiaire de profilé supplémentaire
• Scanner de codes-barres
• Imprimante de codes-barres
• Collecteur industriel de copeaux
• Fluide de coupe (seau de 20 litres)
• Dispositif de levage de profilé
• Panneau opérateur à distance
• Kit de clôture et barrière lumineuse
• Kit de démarrage automatique du collecteur de copeaux
• Convoyeur à bande PVC motorisé pour copeaux et chutes de matériau

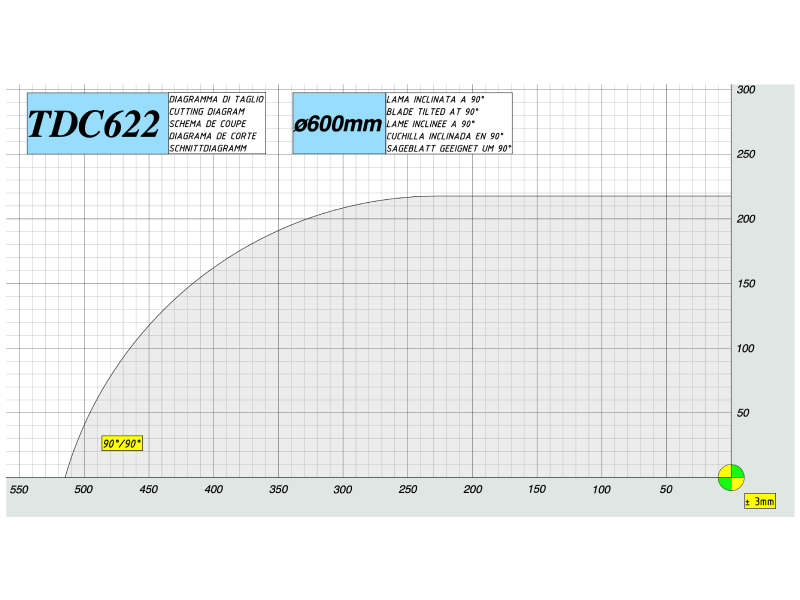

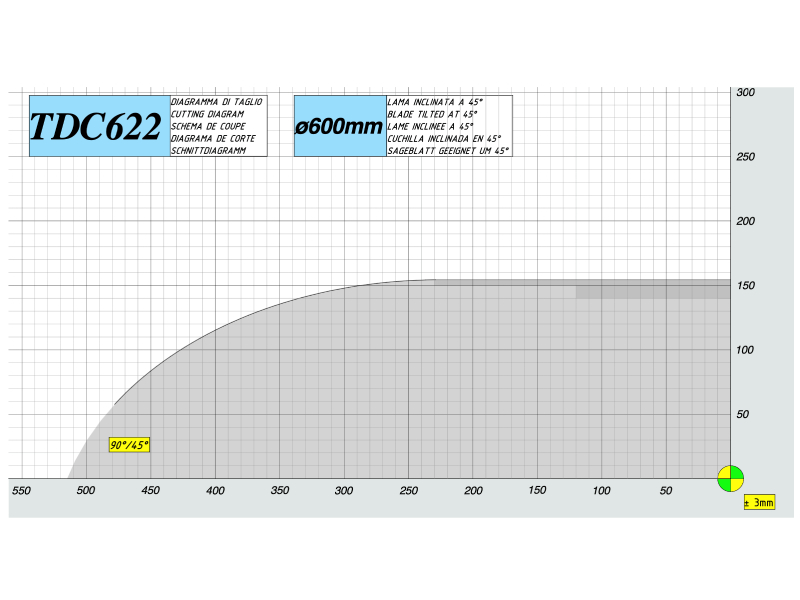

Diagramme de coupe
