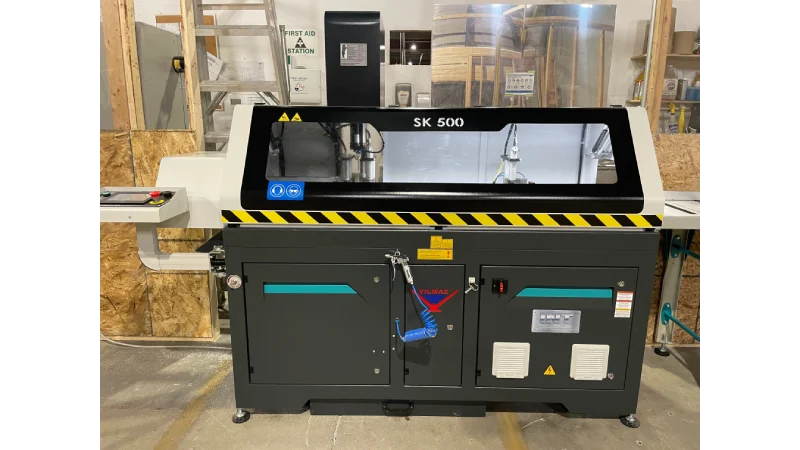

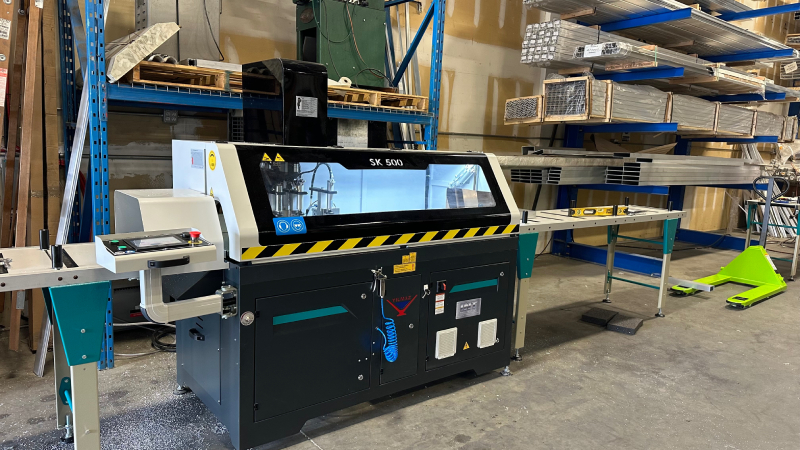

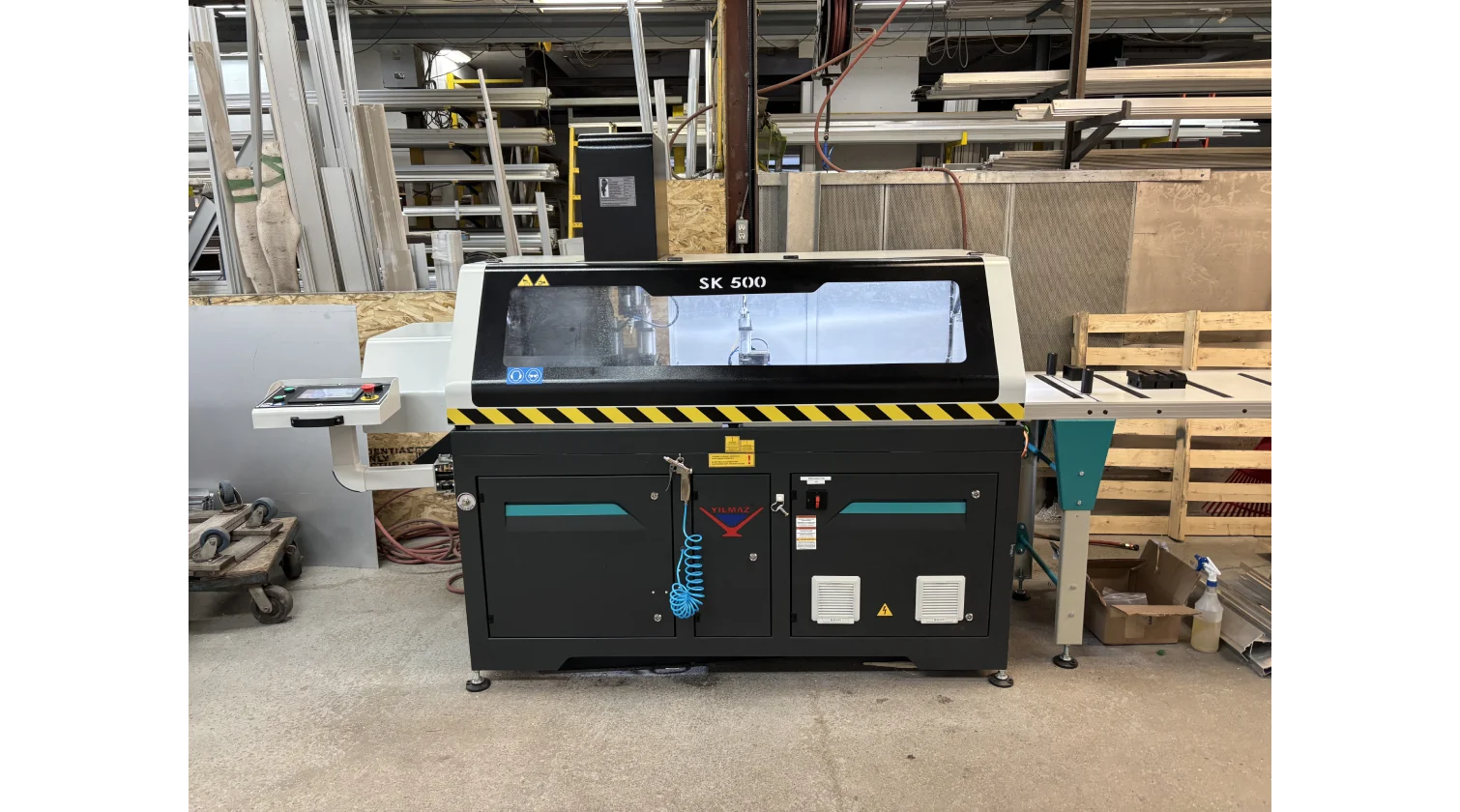

YILMAZ SK 500D

Général

Le Yilmaz SK 500 D est une machine automatique de perçage et de découpe pour profils en aluminium qui combine des coupes à 90° avec un perçage vertical pour les profilés en aluminium. Le processus de la machine est entièrement automatisé et contrôlé par un PLC et des servomoteurs de haute précision. L’opérateur peut gérer tous les paramètres et les listes de découpe via l’écran tactile couleur de 7 pouces. Le transfert d’une liste de coupe depuis un fichier texte (format CSV) via une clé USB est également disponible en standard.

L’unité de perçage intégrée est équipée d’un axe Y servo-commandé pour un positionnement radial précis des trous, tandis que l’alimentation du matériau règle la position axiale (axe X). Un actionneur hydro-pneumatique à double vitesse garantit une course de perçage rapide et contrôlée. Après le perçage, le profilé est avancé vers la station de découpe, où une lame de 500 mm effectue la coupe finale à 90°.

Le SK 500 D comprend également des dispositifs de protection du matériau, tels qu’un rouleau de support qui se lève automatiquement et un guide arrière rétractable pour éviter les rayures sur les surfaces des profilés.

Caractéristiques

• Découpe droite automatique à 90° et opérations de perçage vertical.
• Alimentation du profilé servo-commandée pour un positionnement précis en longueur.
• Axe Y servo-commandé sur l’unité de perçage pour un positionnement radial précis des trous.
• La table se sépare avant la rétractation de la lame pour éviter les recoupes et garantir une finition de surface de haute qualité.
• Rouleau de table relevable automatiquement et guide arrière rétractable pour éviter les rayures sur les surfaces des profilés.
• Actionneur de perçage à double vitesse pour réduire le temps de coupe à vide.
• Systèmes de refroidissement séparés par brouillard de pulvérisation pour la lame de scie et le foret.
• Capacité de découpe d’un ou plusieurs profilés (en barres ou en lots).
• Arrêt automatique de la machine lorsque le travail est terminé ou que le matériau est épuisé.

Données techniques

• Angle de coupe : 90° (fixe)
• Diamètre de lame : 500 mm (19,7”)
• Puissance moteur : 4 kW (5,3 HP)
• Vitesse de rotation de la lame : 2500 tr/min
• Course d’alimentation (simple) : 1000 mm (39,4”)
• Course d’alimentation (répétée) : illimitée
• Précision de positionnement : +/- 0,1 mm (0,004”)
• Pression d’air de service : 6-8 bar (87-116 psi)

Équipements optionnels

• Lame de rechange Ø 500 mm
  2,5 m supplémentaires de convoyeur d’entrée ou de sortie
• Collecteur de copeaux industriel
• Bac de récupération des copeaux
• Liquide de coupe (seau de 20 litres)

Équipement standard

• Lame de scie Ø 500 mm
• Convoyeur d’entrée à rouleaux 2,5 m (8,2’)
• 3 pinces pneumatiques verticales
• 3 pinces pneumatiques horizontales
• Système de lubrification par pulvérisation pour la lame
• Pistolet à air

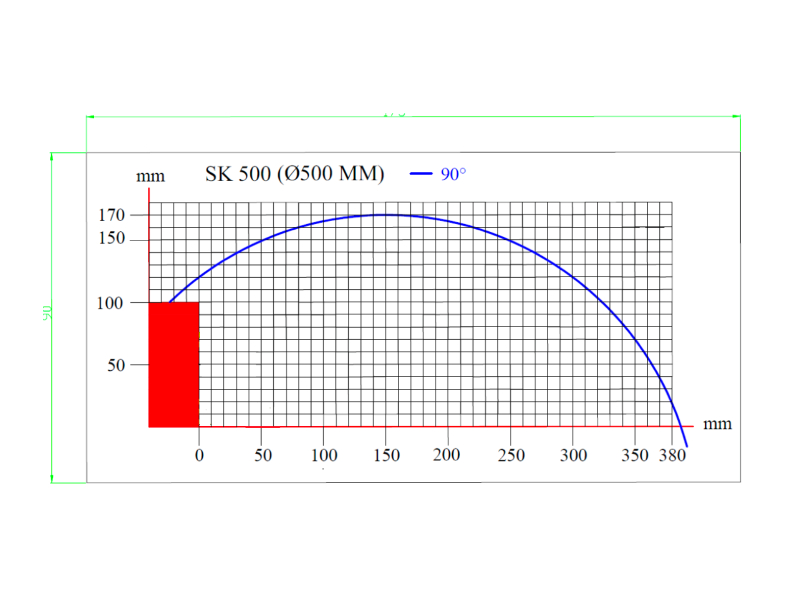

Diagramme de coupe
