Général

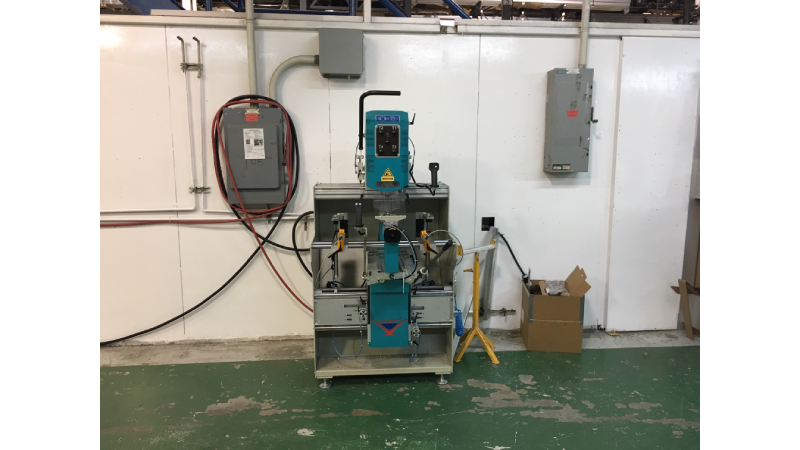

Le Yilmaz CRM 250S est une fraiseuse à copier manuelle conçue pour offrir une solution très efficace pour l’usinage multi-faces des profils en aluminium. Son principal avantage est la configuration à trois broches, qui permet à l’opérateur de réaliser des opérations de fraisage sur le dessus et les deux côtés d’un profil en un seul serrage.

La machine dispose de deux unités de fraisage indépendantes. La première est une unité verticale avec une broche à haute fréquence pour le fraisage standard à copier sur la surface supérieure du profil. La seconde est un chariot horizontal équipé de deux broches, permettant d’usiner les deux côtés du profil. Chacune des deux unités de fraisage est guidée par son propre gabarit et système de pointeur traceur, transférant le motif sur la pièce à un ratio de 1:1. Un système de refroidissement par brumisation standard assure une finition propre et une longue durée de vie des outils lors du travail de l’aluminium.

Caractéristiques

Conçue spécialement pour l’usinage des profils en aluminium.
Moteurs puissants à haute fréquence à entraînement direct.
Mécanisme de guidage de haute précision, ressorts à gaz et conception ergonomique du bras de commande pour une utilisation facilitée.
Tables à rouleaux de 1 mètre à gauche et à droite avec butées de profil réglables manuellement pour un positionnement précis de la pièce.
Une broche verticale et deux broches horizontales pour un fraisage à copier sur 3 faces en un seul serrage.
L’unité verticale et l’unité horizontale sont guidées par des gabarits séparés.
Commande manuelle avec poignées ergonomiques.
Système de refroidissement des outils par brumisation.
Pinces pneumatiques horizontales et verticales pour un maintien sécurisé des profils.

Équipement standard

3 x fraises Ø 5 mm (0,197"), L : 80 mm (3,15")
3 x pinces Ø 8 mm (0,3")
2 x gabarits standard
2 x butées de longueur de profil
2 x tables de support de profil
2 x pinces pneumatiques horizontales
2 x pinces pneumatiques verticales
1 x système de lubrification des outils par brumisation
1 x pistolet à air

Données techniques

Alimentation : 230 V, AC monophasé
Puissance du moteur (fraiseuse verticale) : 1,1 kW (1,5 HP)
Puissance des moteurs (fraiseuses horizontales) : 2 x 1,1 kW (2 x 1,5 HP)
Vitesse de broche : variable, 2 800–12 000 tr/min
Pression d’air : 6–8 bar (87–116 psi)
Consommation d’air : 8 L/min (1,8 gal/min)
Zone maximale de fraisage broche verticale (X,Y,Z) : 650 × 180 × 170 mm (25,6" x 7" x 6,7")
Zone maximale de fraisage broches horizontales (X,Y,Z) : 350 × 230 × 150 mm (13,8" x 9" x 5,9")
Capacité maximale de serrage : 150 mm (5,9")
Capacité d’usinage : profils en aluminium avec épaisseur de paroi jusqu’à 3 mm (en un seul passage) usinables avec un ratio 1:1
